Ваттметр Д5107
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: Д5107

Описание товара:


Модель: d5107
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Д5107
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Д5107

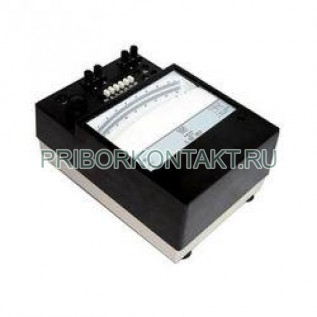

Ваттметр Д5107 (Д 5107, Д-5107)
Предназначен для точных измерений мощности в однофазных цепях переменного и в цепях постоянного тока, а также для поверки менее точных приборов.
Класс точности 0,1.
Номинальный ток: 5А; 10А.
Номинальное напряжение: 30В; 75В; 150В; 300В; 450В; 600В
Ваттметры Д5107 предназначены для точных измерений мощности в однофазных цепях переменного и в цепях постоянного тока, а также для поверки менее точных приборов.
Ваттметр Д5107 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.
Ваттметр Д5107-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.
Технические данные
Ваттметры Д5107соответствуют классу точности 0,1 по ГОСТ 8476-78. Основные параметры прибора указаны в таблице. Номинальный коэффициент мощности ваттметров равен 1. Ток параллельной цепи ваттметров (5±0,1) мА. Нормальная область частот ваттметров от 45 до 65 Гц, рабочая область - свыше 65 до 500 Гц.
Нормальные условия применения прибора Ваттметр Д5107:
температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
ориентация прибора относительно магнитного поля Земли - любая;
внешнее магнитное поле (кроме поля Земли) практически отсутствует ;
ферромагнитное основание отсутствует;
коэффициент искажения формы кривой тока и напряжения не более 5 %:
частота - в пределах нормальной области;
напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;
коэффициент мощности - номинальный;
разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
положение прибора - горизонтальное;
измерения проводить после установления рабочего режима.
Предел допускаемой основной погрешности прибора Ваттметр Д5107 в нормальной области частот и на постоянном токе равен ±0,1 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1 % от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности Ваттметра Д5107, вызванной отклонением напряжения на ±20% от номинального значения, при неизменном значении измеряемой мощности равен ±0,1% от конечного значения диапазона измерений. Время установления показаний прибора не превышает 3 с. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5107, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.
Предел допускаемой дополнительной погрешности прибора Ваттметр Д5107, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.
Питание цепи освещения прибора осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для прибора, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм. Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.
Ваттметр Д5107; Д5107-04.1
Номи-
нальный ток, А

Конечное значение диапазона измерений, Вт, для номинальных напряжений

Параметры последовательных цепей
Активное сопротив-ление, Ом
Номи нальная индуктив-
ность, мГн
Потре-бляемая мощность, В·А
30В
75В
150В
300В
450В
600В
5А
150
375
750
1500
2250
3000
0,015
0,0025
0,40
10А
300
750
1500
3000
4500
6000
0,005
0,0007
0,60
