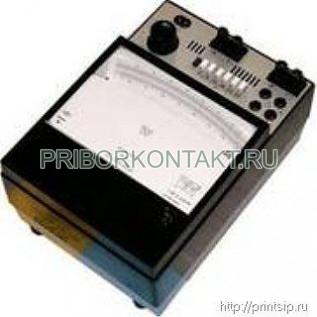

Ваттметр Д50204

Д50204

Ваттметр Д50204 малокосинусный предназначен для измерения мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.
Технические характеристики приборов ваттметры Д50204 малокосинусные:
Температура окружающего воздуха — от +10С до +35С;
Относительная влажность — до 80%;
Класс точности прибора ваттметр малокосинусный Д50204 — 0,5;
Номинальный ток — 0,25А, 0,5А;

Конечное значение диапазона измерений для номинального напряжения :
— 30В — 0,75Вт, 1,5Вт;
— 75В — 1,875Вт, 3,750Вт;
— 150В — 3,75Вт, 7,5Вт;
— 300В — 7,5Вт, 15Вт;
— 450В — 11,25Вт, 22,50Вт;
— 600В — 15Вт, 30Вт;

• Номинальное активное сопротивление прибора ваттметр малокосинусный Д50204 — 2,6 Ом, 0,65 Ом;
• - Номинальная индуктивность — 2,3 мГн, 0,58 мГн;
• - Номинальный коэффициент мощности cos?=0,1;
• - Нормальная область частот прибора ваттметр Д50204 — от 45Гц до 65Гц;
• - Рабочая область частот — от 150Гц до 500Гц;
• - Номинальный ток параллельной цепи — 5 мА;
• - Мощность, потребляемая последовательной цепью прибора ваттметр Д50204 малокосинусный в нормальной области частот — 0,8В?А;
• - Время установления показаний — не более 4с;
• - Габариты — 205?290?135 мм;

Масса прибора ваттметр Д50204 — 4,5кг;
- Размер трансформатора — 60?85?46 мм;
- Масса трансформатора — 0,6кг;

Прибор ваттметр малокосинусный Д50204 относится к приборам электродинамической системы с креплением подвижной части на растяжках;
Отсчетное устройство — световой указатель;
Длина шкалы — 150 мм;

Питание цепи освещения прибора ваттметр Д50204 производится от сети переменного тока напряжением 220В, частоты 50Гц через понижающий трансформатор, комплектуемый вместе с ваттметром, либо непосредственно от источника переменного или постоянного тока напряжением 4В;

Изготовитель гарантирует соответствие качества прибора ваттметр малокосинусный Д50204 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
