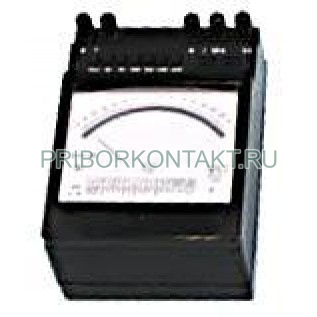

Ваттметр Д50049

Ваттметр Д50049 (Д 50049, Д-50049)

Ваттметры Д50049 предназначены для измерения мощности в однофазных цепях переменного и постоянного тока.

Ваттметр Д50049 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25°С;

Ваттметры Д50049-04.1 предназначены для эксплуатации в условиях как сухого так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С (ГОСТ 15150-69).

Технические данные

Класс точности 0,5 по ГОСТ 8476-78. Номинальные токи и напряжения ваттметров Д50049 указаны в табл. 1. Мощность, потребляемая в последовательной цепи в нормальной области частот не превышает 0,35 В·А, в рабочей области частот - 0,7 В·А. Нормальная область частот от 45 до 65 Гц. Рабочая область частот свыше 65 до 500 Гц. Номинальный коэффициент мощности 1. Номинальный ток параллельной цепи 3мА.

Предел допускаемой дополнительной погрешности ваттметра Д50049, вызванной отклонением частоты от 65 Гц до любой частоты в рабочей области частот, равен ±0,5 % от конечного значения диапазона измерений. Время установления показаний не более 4 с. Габаритные размеры не превышают 140х200х92мм. Масса не более 1,5 кг.

Таблица 1.
