Ваттметр Д5065

Ваттметр Д5065

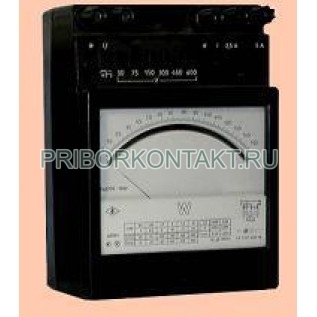

Д5065 - переносной однофазный ваттметр ферродинамической системы с подвижной частью на растяжках. Прибор предназначен для измерения активной мощности в цепях постоянного и переменного тока и подходит для лабораторных, наладочных и контрольных работ, где требуется стабильная индикация и нормированная погрешность.

Встречающиеся обозначения: Д5065, Д-5065, Д 5065. Для эксплуатации в тропическом климате предусмотрено исполнение Д5065-04.1.

Назначение и области применения

Ваттметр Д5065 применяют для измерения активной мощности в однофазных электрических цепях:

• на постоянном токе при испытаниях источников и нагрузок;
• на переменном токе при наладке электроприборов, стендовых испытаниях и поверочных работах.

Ферродинамическая система делает прибор практичным для измерений в широком диапазоне условий, включая нагрузки с близким к единице коэффициентом мощности.

Конструктивные особенности

• ферродинамическая измерительная система;
• подвижная часть на растяжках - сниженная механическая погрешность и стабильность показаний;
• переносное исполнение для работы на стендах и в лаборатории.

Условия эксплуатации

• Д5065 (умеренный климат) - закрытые сухие отапливаемые помещения, температура 5-40 °С, относительная влажность до 90% при 25 °С.
• Д5065-04.1 - закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1-45 °С, относительная влажность до 80% при 25 °С.

Метрологические характеристики

Класс точности - 0,5 по ГОСТ 8476-78. Номинальный коэффициент мощности - 1. Ток параллельной цепи - (3±0,06) мА.

• Нормальная область частот - 45-65 Гц.
• Рабочая область частот - свыше 65 до 500 Гц.
• Время установления показаний - не более 4 с при (20±2) °С.

Погрешности и влияющие факторы

• Основная погрешность в нормальной области частот и на постоянном токе - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность при отклонении напряжения на ±20% от номинального (при неизменной измеряемой мощности) - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность при отклонении частоты от верхнего предела нормальной области до любого значения в рабочей области - ±0,5% от конечного значения диапазона измерений.
• Температурная дополнительная погрешность: при изменении температуры от (20±2) °С до любой температуры в пределах рабочего диапазона - ±0,5% от конечного значения диапазона измерений на каждые 10 °С.

Технические характеристики

Номинальные токи - 2,5 А и 5 А. Номинальные напряжения - 30 В, 75 В, 150 В, 300 В, 450 В, 600 В. Измерение активной мощности выполняется в диапазонах, приведенных в таблице.

Габариты и масса

• Габаритные размеры - (140±1,25) x (195±1,45) x (92±2,7) мм.
• Масса - не более 1,5 кг.

Преимущества применения

• Нормированный класс точности 0,5 - подходит для контрольных измерений активной мощности.
• Работа на постоянном и переменном токе - удобно для универсальных испытательных задач.
• Широкий выбор диапазонов по току и напряжению - упрощает подбор предела измерений под конкретную нагрузку.
• Компактные размеры и небольшая масса - практично для переносных работ и стендовых измерений.
