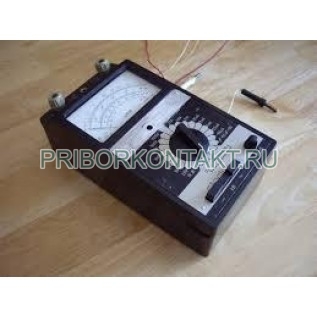

Тестер Ц4315

Также этот прибор может называться: Ц-4315, Ц 4315, ts4315, ts-4315, ts 4315.

Ц4315 прибор комбинированный предназначается для непосредственного измерения тока и напряжения в цепях постоянного и переменного тока, сопротивления постоянному току, емкости и относительного уровня переменного напряжения.

Технические характеристики Ц4315:

Класс точности мультиметра:

- при измерении постоянного напряжения и тока, сопротивления постоянному току - 2,5;

- при измерении переменного напряжения и тока, емкости и уровня передачи - 4,0.

Пределы измерения постоянного и переменного тока представлены в таблице:

Ток полного отклонения:

- постоянного тока - 50 мА;

- переменного тока для предела 2,5 В - 1 мА;

- переменного тока для предела 1 В - 2,5 мА;

- переменного тока для остальных пределов - 0,5 мА.

Пределы измерения сопротивления, емкости и уровня передач мультиметра Ц4315 представлены в таблице:

Конечное значение измерений уровня передач - от -15 дБ до +2 дБ.

Основная погрешность тестера Ц4315 выражается в процентах от конечного значения шкалы при измерении силы тока и напряжения; при измерении сопротивления постоянному току, емкости и относительного уровня переменного напряжения - в процентах от длины рабочей части шкалы.

Длина рабочей части шкалы Ц4315:

- для шкалы «кОм, мкФ» - 79 мм;

- для шкалы «Ом, пФ» - 59 мм.

Нормальные значения влияющих величин:

- рабочее положение - горизонтальное ±2°;

- температура - от +15° С до +25° С; для Ц4315Т - от +22° С до +32° С;

- напряжение при измерении сопротивления постоянному току на пределах «Ом, кОм×1», «кОм×10», «кОм×100» - от 3,7 В до 4,7 В;

- напряжение при измерении сопротивления постоянному току на пределе «кОм×1000» - от 33 В до 43 В;

- напряжение при измерении емкости - от 190 В до 245 В (переменного тока);

- частота при измерении тока и напряжения - любая в номинальной области;

- частота при измерении емкости - 50 Гц;

- форма кривой тока или напряжения - синусоидальная с коэффициентом искажения не более 2%.

Номинальная область частот:

- для пределов 1000 В, 500 В - от 45 Гц до 60 Гц;

- для пределов 250 В, 100 В - от 45 Гц до 200 Гц;

- для предела 25 В - от 45 Гц до 2000 Гц;

- для пределов 5 В, 2,5 В, 1 В - от 45 Гц до 5000 Гц;

- для остальных пределов - от 45 Гц до 4000 Гц.

Расширенная область частот:

- для пределов 1000 В, 500 В - от 60 Гц до 200 Гц;

- для пределов 250 В, 100 В - от 200 Гц до 1000 Гц;

- для предела 25 В - от 2000 Гц до 10 000 Гц;

- для пределов 5 В, 2,5 В, 1 В - от 5000 Гц до 20 000 Гц;

- для остальных пределов - от 4000 Гц до 10 000 Гц.

Габаритные размеры Ц4315 - 115×215×90 мм.

Масса прибора - не более 1,5 кг.

Тестеры Ц4315 оснащены измерительными механизмами магнитоэлектрической системы на растяжках с внутрирамочным магнитом. Прибор имеет два переключателя: галетный переключатель пределов измерения на 24 фиксированных положения и кнопочный переключатель рода работы на три фиксированных положения.

Условия эксплуатации Ц4315:

Температура окружающего воздуха - от -10° С до +40° С; от -5° С до +45° С.

Относительная влажность - до 80%; - до 95%.

Мультиметры Ц4315 выполнены в пластмассовом корпусе, который состоит из двух частей - основания и крышки. Устройство корпуса дает возможность соединять элементы схемы прибора с зажимами и гнездом. На передней табличке указаны пределы измерения, на тыльной - основные правила работы с тестером.
