УПУ-6

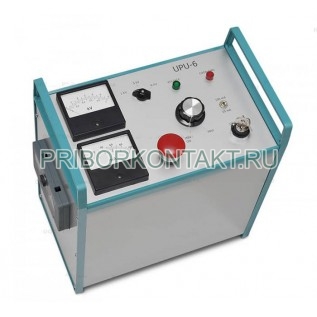

Универсальная пробойная установка УПУ-6 (УПУ6, УПУ 6)

Универсальная пробойная установка УПУ-6 предназначена для испытания изоляции электрического оборудования и материалов переменным синусоидальным напряжением частотой 50Гц и выпрямленным напряжением отрицательной полярности, регулируемом в пределах 0кВ-6кВ с выходным током до 100мА.

Установка может найти применение в научно-исследовательских институтах, в испытательных лабораториях, ремонтных мастерских, на базах для технического развития, на предприятиях при испытаниях и ремонте радиоэлектронной аппаратуры.

Благодаря повышенному выходному току прибор универсальная пробойная установка УПУ-6 может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин.

С успехом может быть использована для испытания защитных средств на соответствующие напряжения (перчатки и т.п.), а также для заряда емкостных накопителей энергии.

Технические характеристики приборов универсальные пробойные установки УПУ-6:

Установка рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от +5°С до +40°С, относительной влажности до 80% при температуре +20°С и атмосферном давлении 84,0кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.);

Питание прибора универсальная пробойная установка УПУ-6 - однофазная сеть синусоидального переменного тока напряжением 220В±20В, частотой 50Гц±1Гц;

Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В;

Пределы установки выходного напряжения прибора универсальная пробойная установка УПУ-6 - 1кВ; 3кВ; 6кВ;

Приведенная относительная погрешность установки и измерения выходного напряжения - не более 3%;

Максимальный выходной ток прибора универсальная пробойная установка УПУ-6 - 100мА;

Приведенная погрешность измерения тока - не более 3%;

Порог срабатывания токовой защиты прибора универсальная пробойная установка УПУ-6 - 105мА±5мА;

Потребляемая мощность - не более 650В·А;

Габаритные размеры прибора универсальная пробойная установка УПУ-6 - 480х200х350мм;

Масса - не более 25кг;

Время работы в непрерывном режиме при максимальной мощности - 8 часов;

Средний срок службы прибора универсальная пробойная установка УПУ-6 - 6 лет;

Киловольтметр установки измеряет на переменном напряжении - действующее значение, на выпрямленном - амплитудное значение напряжения;

Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном среднее (средневыпрямленное) значение тока;

Изготовитель гарантирует соответствие качества прибора универсальная пробойная установка УПУ-6 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
