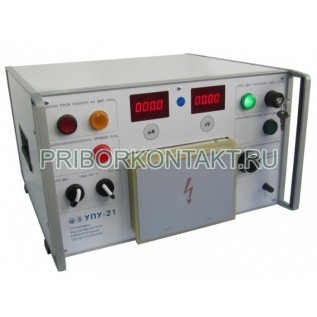

Высоковольтная измерительная установка УПУ-21/1

УПУ-21/1

Высоковольтная измерительная установка УПУ-21/1

Также этот прибор может называться: УПУ 21/1, УПУ21/1, УПУ211, УПУ 21 1.

УПУ-21/1 высоковольтная измерительная установка - используется для диагностики электрической прочности изоляции напряжением до 5 кВ постоянного или переменного токов, для оценки тока утечки изоляции проверяемых объектов по постоянному току.

Сфера применения: в процессе разработки и производства радио и электротехнической продукции в научно-исследовательских институтах, испытательных лабораториях, ремонтных мастерских и/или на предприятиях.

Технические характеристики УПУ-21/1:

Диапазон выходного напряжения:

- постоянного тока - от 0 кВ до 2 кВ;

- переменного тока - от 0 кВ до 5 кВ.

Пределы погрешности установок - ±3%.

Ток нагрузки - не менее 1 мA.

Встроенный миллиамперметр

Ток утечки изоляции УПУ-21/1 - от 10 мкА до 10 мА.

Ток срабатывания защиты - не менее 100 мA.

Пределы погрешности (в диапазоне от 0,01 мА до 0,1 мА) - ±15%.

Амплитудное значение пульсации напряжения - не более 5%.

Время пропадания выходного напряжения при срабатывании защиты - не более 1 с.

Напряжение сети переменного тока - 220 В.

Частота сети переменного тока - 50 Гц.

Потребляемая мощность - не более 500 В·А.

Время установления рабочего режима - не более 5 мин.

Время непрерывной работы УПУ-21/1 - не менее 8 ч.

Средняя наработка на отказ - не менее 5000 ч.

Средний срок службы приборов установки УПУ-21/1 - не менее 5 лет.

Средний срок сохраняемости для отапливаемых хранилищ - не менее 4 лет.

Среднее время восстановления работоспособного состояния - не более 4 ч.

Масса - не более 38 кг.

Габаритные размеры - 280x480x475 мм.

Условия эксплуатации УПУ-21/1:

Температура окружающей среды - от 10º С до 35º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление установки - от 84 кПа до 105,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).
