Преобразователь измерительный Ф001

Ф001

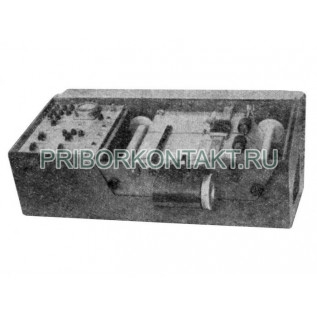

Преобразователь полуавтоматический цифровой каротажных диаграмм Ф001

Также этот прибор может называться: Ф-001, Ф 001, Фоо1, f001, f-001, f 001.

Ф001 преобразователь каротажных диаграмм полуавтоматический цифровой предназначен для преобразования информации, представленной в виде кривых (диаграмм), в цифровой код с записью его на перфоленту, а совместно с приставкой - на перфокарты для ввода в цифровые вычислительные машины типа «Минск-1», «Минск-2» («Минск-22») или БЭСМ-2М, БЭСМ-4, «Урал-3».

Преобразователи Ф001 обеспечивают преобразование каротажных диаграмм, полученных на скважине при помощи осциллографа, и каротажных диаграмм, обработанных и вычерченных на диаграммной бумаге.

Технические характеристики Ф001:

Лентопротяжное устройство обеспечивает:

- протяжку диаграммной бумаги различной толщины и ширины - от 120 мм до 200 мм;

- скорость протяжки диаграммной бумаги - 1 м/ч; 2 м/ч; 4 м/ч; 8 м/ч;

- обратную перемотку диаграммной бумаги со скоростью - не менее 30 м/ч.

Отклонение скоростей от номинала:

- 4 м/ч; 8 м/ч - не более ±20%;

- 1 м/ч; 2 м/ч - не более ±40%.

Отклонение числа квантований:

- от номинального значения на 1 м ленты - не более ±1%;

- при повторных протягиваниях - не более 0,5%.

Копировальное устройство обеспечивает:

- перемещение каретки копира с карандашом вдоль направляющей планки - не менее 200 мм;

- фиксация нулевого положения в любой точке его хода зависимо от положения нулевой линии на диаграмме.

Погрешность преобразования линейного перемещения на шкале 100 мм - 2%.

Конструктивное выполнение Ф001 - переносной лабораторный прибор.

Потребляемый ток - не более 1 А.

Питание преобразователя от сети переменного тока:

- напряжением - 220±2,2 В;

- частотой - 50 Гц.

Преобразователь Ф001 имеет:

- устройство для нанесения на ленту отметок глубин и характерных точек в виде отверстий;

- устройство, обеспечивающее автоматическую и ручную запись характерных точек на перфоленту и перфокарту;

- счетчик для определения количества преобразований в зоне и контроля точности протяжки.

Состоит из преобразователя, приставки, перфоратор ПЛ-20, диска, кабеля.

Габаритные размеры:

- преобразователя - 644×535×268 мм;

- приставки - 310×190×131 мм.

Масса:

- преобразователя - не более 26 кг;

- приставки - не более 2 кг.

Условия эксплуатации Ф001:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
