Преобразователь измерительный А9-1

А9-1

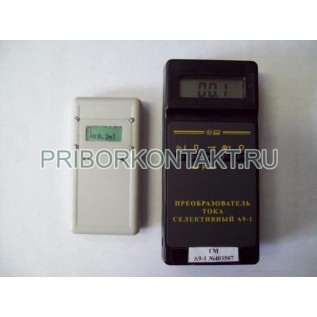

Преобразователь тока селективный А9-1

Также этот прибор может называться: А91, А9 1, А-91, А 91, a9-1, a91, a9 1.

А9-1 преобразователь тока селективный предназначается для измерения переменного тока на фиксированных частотах в рельсовых цепях железных дорог.

Технические характеристики А9-1:

Преобразователи обеспечивают измерение среднеквадратического значения силы переменного тока в рельсовых цепях в соответствии с данными, приведенными в таблице:

Подавление частоты соседнего канала А9-1 - не менее 20 дБ.

Предел допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока кодовой последовательности в рельсовой цепи:

- на частотах селекции 25 Гц и 50 Гц - не более ±(5 %Iх+2 ед.мл.р.)

- на остальных фиксированных частотах - не более ±(10%Iх + 2 ед.мл.р.), где Iх - измеряемое значение силы тока, ед.мл.р. - единица младшего разряда.

Сигналы рельсовых цепей частотой 25 Гц и 50 Гц могут иметь амплитудную модуляцию с длительностью модулирующих импульсов не менее 100 мс.

Сигналы рельсовых цепей фиксированных частот 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц могут иметь амплитудную (тональную) модуляцию с частотой модулирующего сигнала 8 Гц или 12 Гц.

Предел допускаемой дополнительной погрешности измерения среднеквадратического значения силы переменного тока на крайних частотах полосы пропускания преобразователя А9-1:

- на частотах селекции 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц - не более 1,5% предела основной погрешности;

- на остальных фиксированных частотах - не более 0,5% предела основной погрешности.

Предел допускаемой дополнительной погрешности измерения при изменении температуры окружающего воздуха от нормальных условий до предельных значений в рабочем диапазоне температур:

- на фиксированных частотах селекции 25 Гц и 50 Гц - не более 0,5% предела допускаемой основной погрешности на каждые 10 °С;

- на остальных фиксированных частотах - не более 0,3% предела допускаемой основной погрешности на каждые 10 °С.

Преобразователь А9-1 обеспечивает индикацию значения переменного тока входного сигнала, установленного предела измерения, частоты селекции, напряжения автономного источника питания (на 2-3 с при включении прибора) и выход его значения (при разряде аккумуляторов) за нижний предел.

Прибор обеспечивает светодиодную индикацию наличия модуляции входного сигнала.

Время установления показаний - не более 10 с.

Преобразователь имеет подсветку шкалы.

А9-1 сохраняет электрические параметры в пределах нормы после воздействия на его вход в течение 30 с сигнала, не превышающего 300 А.

Время установления рабочего режима преобразователями - не более 4 с.

Напряжение сети питания - 220±22 В.

Частота сети питания - 50±1 Гц.

Напряжение автономного источника питания преобразователя - от 3 В до 4,8 В.

Сила тока, потребляемая от аккумулятора - не более 50 мА.

Средняя наработка на отказ А9-1 - не менее 30000 ч.

Гамма-процентный ресурс прибора - не менее 20000 ч.

Доверительная вероятность - 0,9.

Габаритные размеры прибора -190×90×45 мм.

Масса преобразователя - не более 0,7 кг.

Условия эксплуатации А9-1:

Нормальные:

- температура окружающего воздуха - (20±5)° С;

- относительная влажность (65±15)%;

- атмосферное давление - от 630 мм рт. ст. до 795 мм рт. ст.

Рабочие:

- температура окружающего воздуха - от -30° С до +50° С;

- относительная влажность при температуре +30° С - до 90 %;

- атмосферное давление - от 460 мм рт. ст. до 800 мм рт. ст.
