Преобразователь измерительный Б-20АМ

Б-20АМ

Преобразователь Б-20АМ

Также этот прибор может называться: Б20АМ, Б 20АМ, Б20-АМ, Б20 АМ, Б-20-АМ, Б 20 АМ.

Б-20АМ преобразователь является лабораторным прибором, предназначенным для питания импульсных генераторов. Блок преобразователя напряжения не является самостоятельным прибором, а применяется только в комплекте с импульсным измерительным генератором, рассчитанным на питание от данного преобразователя.

Преобразователи представляют собой источники прямоугольных импульсов.

Технические характеристики Б-20АМ:

Выходное напряжение - 127 В±1%.

Частота следования - 1000 Гц±20%.

Длительность фронтов и спадов - не более 20 мкс.

Скважность Б-20АМ - 2.

Ток нагрузки - не менее 1,25 А.

Питание преобразователя:

- напряжение 220 В±10%, частота 50±0,5 Гц;

- напряжение 220 В±5%, частота 400 Гц.

Содержание гармоник в сети - не более 5%.

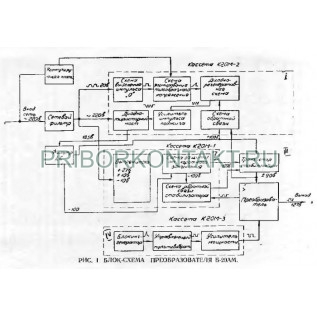

Задача преобразования частоты 50 Гц или 400 Гц в частоту 1000 Гц разделена на две части:

- выпрямление и стабилизация входного напряжения 220В;

- преобразование постоянного напряжения в импульсное прямоугольной формы, частотой 1000 Гц.

Соединение между блоком преобразователя Б-20АМ и генератором и подключение всей системы к сети 220 В осуществляется следующий образом: через двухжильный электрошнур, имеющий на одном конце стандартную вилку, а на другом - штепсельную розетку, напряжение сети подается в генератор. В генераторе в цепи сети включены тумблер «ВКЛ.»-«ВЫКЛ», два предохранителя на 2-3 А и неоновая лампочка. Тумблер, предохранители и лампочка расположены на передней панели управления генератора. Преобразованное напряжение частотой 1000 Гц после выходного трансформатора через многожильный кабель поступает в генератор.
