Преобразователь измерительный Ф575

Ф575

Бесконтактный фотоэлектрический преобразователь скорости вращения в частоту Ф575

Также этот прибор может называться: Ф 575, Ф-575, f575, f 575, f-575.

Ф575 преобразователь скорости вращения в частоту предназначен для преобразования средней скорости вращения в про­порциональную ей частоту следования импульсов и точного измерения скоростей вращения в цифровым методом.

Преобразователи Ф575 можно использовать также для измерения величин, которые можно выразить модуляцией светового луча.

Технические характеристики Ф575:

Диапазон измерения скоростей вращения - от 60 об/мин до 600 000 об/мин.

Преобразователь служит для измерения средних скоростей вращения с погрешностью:

Выходная частота преобразования на верхнем пределе:

- от 1-го до 7-го поддиапазона - 10 000 Гц;

- 8-го поддиапазона - 998 Гц;

- 9-го поддиапазона - 198 Гц.

Амплитуда выходного напряжения на нагрузке 10 кОм - не менее 4 В.

Преобразователь Ф575 работает без изменения показаний:

- при изменении температуры окружающего воздуха от 5° С до 40° С;

- частоты питающей сети на ±2%;

- напряжения питающей сети на ±10% относительно номинальных значений.

На работу преобразователя не влияет внешнее магнитное поле напряженностью - 400 А/м, образованное током частотой - 50 Гц.

Питание от сети переменного тока – 220 В; 50 Гц.

Вероятность безотказной работы преобразователя за 500 ч испытаний - не менее 0,95.

Мощность - не более 15 В·А.

Габаритные размеры в футляре - 290×250×150 мм.

Масса - не более 6 кг.

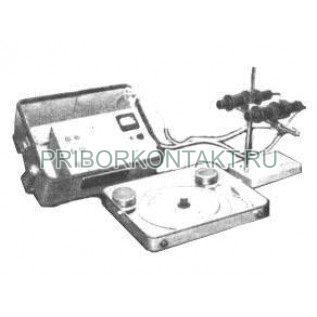

Конструктивно прибор Ф575 выполнен в виде двух блоков: кронштейна с установленным на нем осветителем и приемным фотодиодом с системой оптики и собственно преобразователя, преобразующего модулированный вращающимся диском с отверстиями световой поток в электрические импульсы.

Условия эксплуатации Ф575:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при 30° С - до 80%.

Допустимая температура окружающего воздуха - от -40° С до +60° С.
