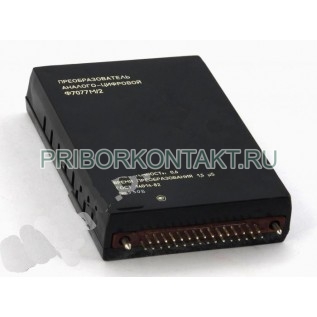

Преобразователь измерительный Ф7077М

Ф7077М

Аналого-цифровой преобразователь Ф7077М

Также это изделие может называться: Ф 7077 М, Ф-7077-М, f7077m, f 7077 m, f-7077-m.

Ф7077М преобразователь аналого-цифровой предназначен для преобразования в цифровой код постоянных и быстроизменяющихся детерминированных или случайных сигналов с широким частотным спектром.

Преобразователи Ф7077М применяются как автономно, так и в составе информационно-измерительных систем.

Преобразователи представлены следующими модификациями: Ф7077М/1, Ф7077М/2.

Технические характеристики Ф7077М:

Класс точности:

- для Ф7077М/1 - 0,3;

- для Ф7077М/2 - 0,6.

Время преобразования - 1,5 мкс.

Принцип действия преобразователя заключается в преобразовании входного сигнала в двоичный код. Преобразование входного сигнала осуществляется кодоимпульсным методом.

Упрощенная структурная схема прибора приведена на схеме:

Работа Ф7077М начинается при подаче на вход «Пуск» импульса запуска. В исходном состоянии источником образцового напряжения обеспечивается при всех отключенных разрядах ток, соответствующий входному напряжению.

Схема выдачи синхроимпульсов начинает формировать импульсы стробирования сравнивающего устройства (СУ) и сигналы, управляющие работой распределителя тактовых импульсов. Работа Ф7077М идет по пути компенсации величины входного сигнала U_x путем включения разрядов преобразователя код-ток (ПКТ) до момента U_x=U₀.

Включение разрядов ПКТ происходит по команде от СУ. Работа АЦП начинается с подачи импульса запуска. На один вход сравнивающего устройства СУ подается преобразуемое напряжение, на другой - начинает поступать последовательно ступенями компенсирующее напряжение с преобразователя кода в ток ПКТ.

Число разрядов ПКТ определяется пределом и погрешностью измерения АЦП. В исходном состоянии на выходе ПКТ при всех отключенных разрядах обеспечивается ток, соответствующий потенциалу -1,023 В. На первом такте работы АЦП сигнал с устройства управления УУ включает старший разряд ПКТ, при этом на выходе ПКТ устанавливается ток, соответствующий напряжению U₀=0.

Сравнивающее устройство преобразователя Ф7077М определяет знак разбаланса при включении очередного разряда. Если U₀ больше U_х, то СУ вырабатывает сигнал, позволяющий УУ сбросить данный разряд; если U₀ меньше U_х то разряд ПКТ остается включенным. Таким образом в компенсации U_х участвуют только те разряды, сумма напряжений которых равна U_х.

Результат преобразования выдается с выходного устройства ВУ в цифровом коде на выходной разъем и одновременно на устройство индикации УИ.
