Описание товара

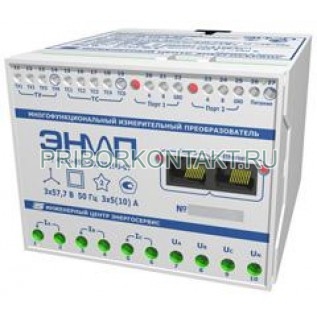

ЭНИП-2

Преобразователь измерительный ЭНИП-2 многофункциональный (ЭНИП2, ЭНИП 2, ЕНИП-2, ЕНИП2, ЕНИП 2, ЄНИП-2, ЄНИП2, ЄНИП 2)
Преобразователь измерительный ЭНИП-2 многофункциональный позволяет выполнять измерение параметров электрической сети с высокой точностью в широком диапазоне входных сигналов, с высоким быстродействием и привязкой к измеренным значениям меток единого астрономического времени.
ЭНИП-2 имеет различные интерфейсы и протоколы обмена данными для передачи информации в автоматизированные системы мониторинга и управления. Дискретные входы в выходы, малые габариты, а также возможность работы в широком температурном диапазоне расширяют сферу применения преобразователя.
ЭНИП-2 предназначен для применения в системах мониторинга и АСУ ТП электростанций и подстанций, на промышленных предприятиях и в сетевых компаниях.
Технические характеристики приборов преобразователи измерительные ЭНИП-2 многофункциональный:
Производит измерения и вычисления значений следующих параметров режима электрической сети:
- действующие значения напряжений - фазных, междуфазных и средних;
- действующие значения токов - фазных и среднего;
- фазная и суммарная мощность нагрузки - активная, реактивная, полная;
- частота сети;
- фазные и полные соsφ;
- активная и реактивная энергия в прямом и обратном направлениях (технический учет);
Большой объем измеряемых и вычисляемых параметров электрической сети, а также наличие дискретных входов/выходов в сочетании с высокой скоростью измерения и передачи данных позволяет создавать на базе прибора преобразователь измерительный ЭНИП-2 многофункциональный распределенные системы мониторинга энергообъектов, системы телемеханики и технического учета электроэнергии.
По своей сути - ЭНИП-2 это минимальный вариант контроллера присоединения;
При подключенных измерительных цепях, а также цепях сигнализации (положение коммутационного аппарата, цепей защит и сигнализации) и управления (управление включением и отключением коммутационного аппарата) преобразователь измерительный ЭНИП-2 многофункциональный обеспечивает передачу основных параметров присоединения в системы мониторинга и диспетчеризации энергообъектов;
Измеряемый параметр
Погрешность измерения
Действующее значение фазного и среднего фазного напряжения
приведенная ±0,2%
0,2Uном≤U≤1,5Uном/0,05Uном≤U<0,2Uном
относительная ±0,2%/±0,75%
Действующее значение (междуфазного) линейного и среднего (междуфазного) линейного напряжения
приведенная ±0,2%
0,2Uном≤U≤1,5Uном/0,05Uном≤U<0,2Uном
относительная ±0,2%/±0,75%
Действующее значение фазного и среднего фазного тока
приведенная ±0,2%
0,2Iном≤I≤2Iном/0,05Iном≤I<0,2Iном/0,01Iном≤I<0,05Iном
относительная ±0,2%/±0,75%/±2,0%
Активная мощность фазы нагрузки
приведенная ±0,5%
0,2Uном≤U≤1,5Uном, 0,2Iном≤I≤2Iном, cosφ=1
относительная ±0,5%
Реактивная мощность фазы нагрузки
приведенная ±0,5%
0,2Uном≤U≤1,5Uном, 0,2Iном≤I≤2Iном, sinφ=1
относительная ±0,5%
Суммарная активная мощность
приведенная ±0,5%
Суммарная реактивная мощность
приведенная ±0,5%
Полная мощность фазы нагрузки
приведенная ±0,5%
Суммарная полная мощность
приведенная ±0,5%
Абсолютная погрешность измерения частоты сети
10мГц
Номинальные значения входных токов/напряжений: 1А, 5А/57,7В (100В), 220В (380В);
Доступные интерфейсы прибора преобразователь измерительный ЭНИП-2 многофункциональный:
- Порт 1, Порт 2: RS-485 - МЭК 60870-5-1-95 (FT3)/ModBus RTU, 4800бит/с-57600бит/с (в базовой и расширенной версии);
- Порт 3: RS-485 - ModBus RTU (по запросу и циклический) 4800бит/с-57600бит/с (в расширенной версии);
- Порт 4: Ethernet 10Base-T-МЭК 60870-5-104-2004 (в расширенной версии);
Часы точного времени:
Погрешность хода часов ЭНИП-2 составляет не более 500мкс при условии синхронизации часов;
Дискретность меток времени передаваемых параметров составляет 1мс;
Синхронизация обеспечивается от внешнего модуля - блока коррекции времени ЭНКС-2;
При отсутствии синхронизации уход времени не превышает 0,3с в сутки;
Отображение информации (ЭНМИ):
Для отображения параметров на внешних индикаторах можно использовать любой из RS-485 портов ЭНИП-2;
Дискретные входы/выходы:
- 1 вариант: 4 входов, 3 выхода;
- 2 вариант: 8 входов;
Состояние входов и выходов прибора преобразователь измерительный ЭНИП-2 многофункциональный может быть передано на верхний уровень c метками времени как в текущем режиме, так и из журнала регистрации;
Журналы событий:
Встроенная память содержит журналы событий: время включения/выключения преобразователя, состояния дискретных входов, архивы усредненных получасовых значений мощности (активной/реактивной, потребленной/отпущенной);
Рабочая температура - от -40ºС до +55°С;
Степень защиты прибора преобразователь измерительный многофункциональный ЭНИП-2: IP40;
Габариты - 75x100x110мм.
