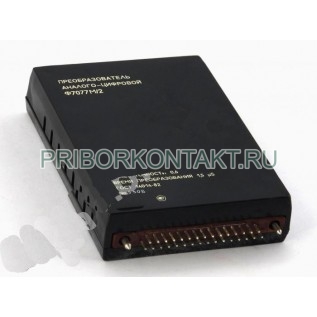

Преобразователь измерительный Ф7077

Ф7077

Преобразователь аналого-цифровой Ф7077

Также этот прибор может называться: Ф-7077, Ф 7077.

Ф7077 преобразователь аналого-цифровой предназначается для преобразования постоянных и быстроизменяющихся детерминированных или случайных сигналов с широким частотным диапазоном в цифровой код.

Класс точности - 0,5; 0,3.

Преобразователи выпускаются в двух модификациях.

Технические характеристики Ф7077:

Преобразователь Ф7077 работает от сигналов внешнего запуска как периодических, так и непериодических, интервал между которыми соответствует времени преобразования.

Входной ток преобразователя - не более 2 мкА.

Входное сопротивление, определяемое как изменение выходного кода при изменении внутреннего сопротивления источника сигнала от 0 до 10 кОм - не менее 1 МОм.

Входная емкость преобразователя - не более 50 пФ.

Выходной код преобразователя независимо от полярности входного сигнала - потенциальный параллельный двоичный нормальный.

Кодовая информация преобразователя сохраняется от конца предыдущего до начала последующего преобразования.

По окончании цикла преобразования преобразователь выдает сигнал «Конец преобразования».

При работе с коммутируемым на входе напряжением сигнал запуска должен подаваться относительно начала коммутации с задержкой длительностью:

- для Ф7077/1 - не более 4 мкс;

- для Ф7077/2 - не более 2 мкс.

Напряжение входных и выходных управляющих и кодовых сигналов преобразователя:

- логический «0» - от 0 до 0,4 В;

- логическая «1» - от 2,4 В до 5 В.

Запуск преобразователя производится фронтом сигнала при переходе от «0» к «1».

Длительность импульса запуска - от 0,2 мкс до 1 мкс.

Длительность фронтов сигналов - не более 0,2 мкс.

Сигнал «Конец преобразования» - потенциальный с длительностью фронта не более 0,05 мкс при переходе от «1» к «0».

Длительность фронта импульса запуска считывания кодовой информации - не менее 0,02 мкс.

Время установления рабочего режима - 30 мин.

Время бесподстроечной работы - 500 ч.

Наработка на отказ - не менее 4000 ч.

Срок службы - не менее 6 лет.

Потребляемая мощность - не более 6 Вт.

Габаритные размеры - 156×126×36 мм.

Масса - 0,5 кг.

Конструктивно преобразователь Ф7077 выполнен в виде модуля, допускающего монтаж на печатной плате.

Условия эксплуатации Ф7077:

Температура окружающего воздуха - 20±2° С.

Питание осуществляется от трех источников напряжения постоянного тока:

- при потреблении тока 80 мА - +15 В; -15 В;

- при потреблении тока 500 мА - + 5 В.

По устойчивости к механическим воздействиям и по защищенности от воздействия окружающей среды преобразователь Ф7077 относится к категории обыкновенных.
