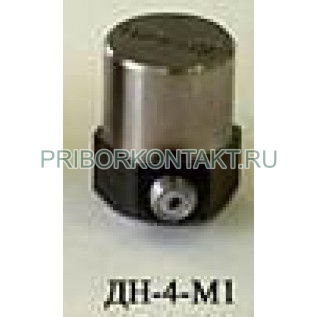

Преобразователь измерительный ДН-4

Преобразователь ДН-4 (ДН 4, ДН4)

Предназначен для преобразования механических колебаний в электрические сигналы, пропорциональные ускорению колеблющегося объекта.

Рабочий диапазон частот от *(определяется входными параметрами виброизмерительных устройств) до 12500 Гц.
Электрическое сопротивление изоляции: в нормальных условиях не менее 1 ГОм; в условиях повышенной влажности не менее 0,1 ГОм.

Преобразователь ДН-4 пьезоэлектрический виброизмерительный (в дальнейшем вибропреобразователь) предназначен для преобразования механических колебаний в электрические сигналы, пропорциональные ускорению колеблющегося объекта.

Вибропреобразователь ДН-4 используется совместно с виброизмерительными устройствами для измерения параметров вибрации в заводских и лабораторных условиях. Вибропреобразователь входит в комплекс АСИВ.

Рабочие условия эксплуатации вибропреобразователя ДН-4: температура от 243К до 343К (от минус 30°С до плюс 70°С), (при креплении воском до температуры 313K (плюс 40°С); относительная влажность 90% при температуре окружающего воздуха 300К (плюс 27°С); акустические шумы до 140 дБ, при этом значение напряжения на выходе преобразователя не более 2,5 мВ; Переменные магнитные поля напряженностью 400 А/м, напряжение на выходе преобразователя не более 50 мкВ; ударные нагрузки с ускорением 5000 м/с, длительностью импульса в пределах 0,015-12,5 мс.

Рабочий диапазон частот от *(определяется входными параметрами виброизмерительных устройств) до 12500 Гц.
Электрическое сопротивление изоляции: в нормальных условиях не менее 1 ГОм; в условиях повышенной влажности не менее 0,1 ГОм.

Примечание. Нормальные условия:

температура окружающего воздуха от 288К до 298К (от плюс 15°С до плюс 25°С);

относительная влажность от 50 до 80%;

атмосферное давление от 96 до 104 кПа (от 720 до 780 мм рт.ст).

Электрическая емкость вибропреобразователя ДН-4 с кабелем не менее 1000 пФ. Номинальное значение коэффициента преобразования вибропреобразователя на частоте 1000Гц, 1(мВ·с²)/м. Действительное значение коэффициента преобразования вибропреобразователя может не отличатся от номинального более чем на ±10%.

Неравномерность частотной характеристики ДН-4 относительно уровня выходного сигнала на частоте 1000 Гц в диапазоне частот от 1000 до 12500 Гц не более ±10%.

Относительный коэффициент поперечного преобразования не более 5%. Нелинейность амплитудной характеристики до 1200 м/с²не более ±10%.

Изменение коэффициента преобразования вибропреобразователя по отношению к коэффициенту преобразования при нормальных условиях не более ±0,3 %/°С.

Габаритные размеры вибропреобразователя ДН-4 (без кабеля): 18,8х17х14 мм.
Масса вибропреобразователя (без кабеля и штекера) не более 0,013 кг.
