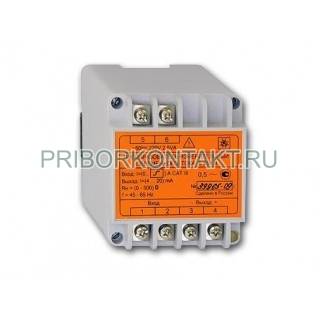

Преобразователь измерительный Е854В

Е854В

Преобразователь измерительный Е854В

Также этот прибор может называться: Е 854В, Е-854В, Е 854 В, Е 854-В, Е-854 В, Е-854-В, e854v, e 854v, e-854v.

Е854В преобразователь измерительный переменного тока предназначен для измерений силы переменного тока частотой 50 Гц и линейного преобразование измеренного значения в выходной унифицированный сигнал постоянного тока, может применяться для контроля токов электрических систем и установок, в аппаратуре технической диагностики, для комплексной автоматизации объектов энергетики и различных отраслей промышленности.

Преобразователи Е854В применяются в составе автоматизированной системы управления на промышленных объектах.

Технические характеристики Е854В:

Габаритные размеры преобразователя - 70×80×77 мм.

Класс точности - 0,5.

Диапазон измерения силы переменного тока - от 0 до 5 мА.

Диапазон изменения выходного тока - 4 мА до 20 мА.

Сопротивление нагрузи - от 0 до 500 Ом.

Поддиапазоны измерения силы переменного тока Е854В преобразователя:

- от 0 до 0,5 мА;

- от 0 до 1 мА;

- от 0 до 2,5 мА;

- от 0 до 5 мА.

Предел допускаемых значений основной приведенной погрешности преобразователя - ±0,5% нормирующего значения, где нормирующее значение - конечное значение диапазона изменения выходного тока преобразователя.

Пределы допускаемых значений дополнительных погрешностей, вызванных воздействием влияющих величин:

- при температуре окружающего воздуха на каждые 10° С - от -30° С до +50° С - ±0,4%;

- при относительной влажности воздуха 95% и температуре воздуха +35° С - ±0,9%;

- при частоте входного сигнала от 45 Гц до 65 Гц - ±0,5%;

- при напряженности внешнего однородного магнитного поля 400 А/м - ±0,5%.

Время установления рабочего режима - не более 15 мин.

Время установления выходного сигнала - не более 0,5 с.

Преобразователи Е854В выдерживают без повреждений длительный разрыв цепи нагрузки.

Выходное напряжение при разрыве цепи нагрузки - не более 25 В.

Амплитуда пульсаций выходного сигнала - не более 0,1%.

Время выдержки перегрузки входным сигналом, равным 120% конечного значения диапазона измерений - не более 2 ч.

Потребляемая мощность от измерительной цепи Е854В - не более 0,2 Вт.

Потребляемая мощность от цепи питания - не более 2,5 Вт.

Изоляция электрических цепей преобразователя выдерживает действие испытательного напряжения практически синусоидальной формы частотой от 48 Гц до 52 Гц в течение - 1 мин.

Испытательное напряжение между корпусом и всеми цепями, соединенными вместе; между входной цепью и остальными цепями, соединенными вместе, между цепью питания и выходной цепью:

- в нормальных условиях - 2,5 кВ;

- при верхнем значении относительной влажности- 1,5 кВ.

Электрическое сопротивление изоляции цепей преобразователя Е854В:

- в нормальных условиях - не менее 40 МОм;

- при температуре +50° С и относительной влажности воздуха не более 80% - не менее 10 МОм;

- при температуре +35° С и относительной влажности воздуха не более 95% - не менее 2 МОм.

Параметры питающей сети Е854В:

- напряжение - от 187 В до 242 В;

- частота - от 48 Гц до 52 Гц.

Средняя наработка на отказ - не менее 50 000 ч.

Средний срок службы - не менее 10 лет.

Масса - не более 0,5 кг.

Преобразователь тока Е854В выполнен как щитовой прибор и может устанавливаться в шкафах, закрытых распределительных щитах, комплектных распределительных устройствах на рейку монтажную или непосредственно на панель.

По защищенности от воздействия окружающей среды исполнение преобразователей соответствует защищенному от попадания внутрь твердых тел.

Степень защиты корпуса - IP20.

По способу преобразования преобразователь относятся к преобразователям среднеквадратического значения, в которых операции умножения и деления выполняются одновременно за счет введения экспоненциально-логарифмической обратной связи. Входная и выходная цепи гальванически развязаны.

Условия эксплуатации Е854В:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при температуре +35° С - 95%.

Атмосферное давление - от 84 кПа до 106,7 кПа.

Нормальные условия применения преобразователей:

- температура окружающего воздуха - от +15° С до +25° С;

- относительная влажность воздуха - от 30% до 80%.

Воздействию вибрационных нагрузок:

- при креплении на монтажную рейку с амплитудой смещения 0,15 мм - от 10 Гц до 55 Гц;

- при креплении непосредственно на панель с амплитудой смещения 0,35 мм - от 10 Гц до 55 Гц.
