Преобразователь измерительный Е824

Е824

Преобразователь измерительный переменного тока Е824

Также это изделие может называться: Е-824, Е 824, Е82ч, Э824, Э-824, Э 824, Є824, Є-824, Є 824, e824, e-824, e 824.

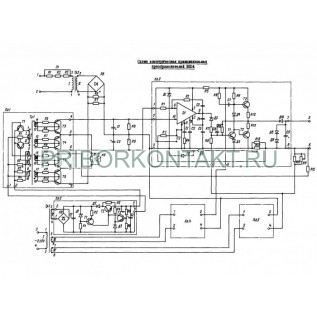

Е824 преобразователь измерительный переменного тока предназначен для линейного преобразования действующего значения переменного тока частотой 50 Гц или 60 Гц в унифицированный сигнал постоянного тока.

Измерительные преобразователи (ИП) Е824 имеют три конструктивных исполнения:

- Е824 НП - для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов;

- Е824 НЗ - для навесного монтажа на щитах и панелях с задним присоединением монтажных проводов;

- Е824 У - для утопленного монтажа на щитах и панелях.

Сфера применения: стационарное оборудование, эксплуатируемое в производственных помещениях, вне жилых домов.

Технические характеристики Е824:

Диапазон изменения преобразуемого входного сигнала - от 0 до 1 А; от 0 до 5 А.

Класс точности - 0,5.

Номинальное значение преобразуемых входных сигналов - 1 А; 5 А.

Предел допускаемой основной приведенной погрешности - не более ±0,5%.

Нормирующее значение выходного сигнала Е824 - 5 мА.

Электрическая изоляция между всеми цепями, соединёнными вместе, и корпусом, между входными и выходными цепями, а также между входными и выходной цепями, соединёнными вместе, и цепью питания при различных значениях температуры окружающего воздуха и относительной влажности выдерживает в течение 1 мин испытательное напряжение (действующее значение) практически синусоидального переменного тока частотой 50 Гц (60 Гц):

- при температуре +20±5° С и влажности не более 80% - 2 кВ;

- при температуре +35±3° С и влажности 95±3% - 0,9 кВ.

Электрическое сопротивление изоляции между всеми цепями Е824, соединенными вместе, и корпусом, между входными и выходными цепями, а также между входными и выходной цепями, соединёнными вместе, и цепью питания при различных значениях температуры окружающего воздуха и относительной влажности:

- при температуре +20±5° С и влажности не более 80% - не менее 40 МОм;

- при температуре +35±3° С и влажности 95±3% - не менее 1 МОм;

- при температуре +50±3° С и влажности от 50% до 80% - 10 МОм.

Изменение выходного сигнала ИП, вызванное отклонением сопротивления нагрузки от значения 2 кОм до 0 - не более ±0,5%.

Изменение выходного сигнала, вызванное отклонением температуры окружающего воздуха от +20±5° С до -30° С и +50° С на каждые 10° С - не более 0,5%.

Изменение выходного сигнала Е824, вызванное воздействием относительной влажности до 95±3% при температуре +35±3° С - не более 1%.

Изменение выходного сигнала ИП, вызванное отклонением величины напряжения источника питания от номинального значения (220 В) до любого значения в пределах от +10% до -15% - не более ±0,5%.

Изменение выходного сигнала ИП, вызванное отклонением частоты измеряемой цепи от номинальной (50 Гц) до 45 Гц или 65 Гц - не более ±0,5%.

Изменение выходного сигнала, вызванное отклонением формы кривой тока или напряжения в измеряемой цепи от практически синусоидальной под влиянием 2, 3, 4 или 5-ой гармоники, равной 20% от первой гармоники - не более ±1%.

Время предварительного прогрева преобразователя - 30 мин.

Изменение выходного сигнала Е824 под влиянием внешнего однородного переменного магнитного поля напряжённостью 400 А/м и частотой 50 Гц (60 Гц) при самых неблагоприятных направлениях и фазе - не более ±0,5%.

Потребляемая мощность от измерительной цепи - не более 1 В·А.

Потребляемая мощность от цепи источника питания - не более 8 В·А.

Преобразователи Е824 выдерживают без повреждений двухчасовую нагрузку входным током от номинального значения - 120%.

Выходной ток при перегрузке - не более 10 мА.

Рабочее положение - любое.

ИП выдерживают без повреждений ряд импульсных перегрузок:

- 9 ударов током, превышающим в 10 раз номинальный с интервалами 60 с, продолжительностью - 0,5 с;

- 1 удар током, превышающим в 10 раз номинальный, продолжительностью - 10 с.

Выходной ток при перегрузках - не более 10 мА.

Габаритные размеры:

- Е824 НП - не более 220×170×165 мм;

- Е824 НЗ - не более 220×170×175 мм;

- Е824 У - не более 220×170×170 мм.

Масса преобразователя Е824 - не более 3,9 кг.

Приборы предназначены для включения непосредственно или через измерительные трансформаторы напряжения и тока.

Условия эксплуатации Е824:

Температура окружающей среды - от +1° С до +40° С.

Относительная влажность воздуха - не более 80%.

В помещении для хранения не должно быть пыли, газов и паров, вызывающих коррозию.

Приборы являются виброустойчивыми.

В упаковке для перевозки выдерживают без повреждений транспортную тряску при частоте ударов от 80 до 120 в минуту с ускорением - 30 м/с².

При выходе из строя какого-либо элемента выходной сигнал обратной полярности - отсутствует. Выход элемента из строя - обрыв или короткое замыкание.

Амплитуда пульсаций выходного, сигнала преобразователя от нормирующего значения выходного сигнала на нагрузке 3 кОм - не более 0,2%.

Преобразователь тока Е824 выдерживает разрыв нагрузки в течение - 4 ч.

Выходное напряжение при разрыве нагрузки - не более 30 В.
