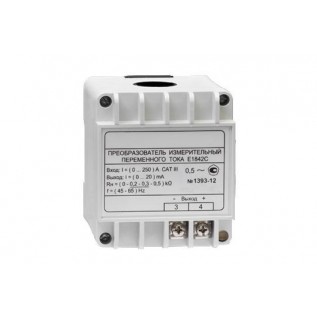

Преобразователь измерительный Е1842

Е1842

Преобразователь измерительный Е1842

Также это изделие может называться: Е 1842, Е-1842, Э1842, Э 1842, Э-1842, Є1842, Є 1842, Є-1842, e1842, e 1842, e-1842.

Е1842 преобразователь измерительный предназначен для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.

Преобразователи Е1842 являются одноканальными изделиями проходного типа. Напряжение питания не требуется.

Технические характеристики Е1842:

Нормирующее значение выходного сигнала - 20 мА.

Пределы допускаемой основной погрешности от нормирующего значения выходного сигнала - не более ±0,5%.

Диапазон изменения входного тока - от 0 до 25 А; от 0 до 50 А; от 0 до 100 А.

Диапазон изменения выходного тока - от 0 до 20 мА.

Сопротивление нагрузки - от 0 до 500 Ом.

Сопротивление изоляции электрических цепей при нормальных условиях должно быть - не менее 100 МОм.

Время установления рабочего режима (время прогрева) - 10 мин.

Амплитуда пульсаций выходного сигнала - не более 0,2%.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих величин от нормальных значений, в процентах от нормирующего значения выходного сигнала:

- при изменении температуры окружающего воздуха от -30° С до +50° С на каждые 10° С - не более ±0,4%;

- при работе в условиях относительной влажности до 95% при 35° С - не более ±0,9%;

- при влиянии внешнего переменного магнитного поля частотой от 45 Гц до 65 Гц напряженностью не более 400 А/м - не более ±0,5%;

- при изменении частоты входного сигнала от 45 Гц до 1000 Гц - не более ±0,5%;

- при изменении сопротивления нагрузки от 0 до 200 Ом и от 300 Ом до 500 Ом - не более ±0,25%.

Выдерживает в течение 2 ч перегрузку входным током - 120%.

Выходной ток при перегрузках - не более 40 мА.

Время установления выходного сигнала при скачкообразном изменении входного сигнала от начального значения до любого значения в рабочем диапазоне - не более 1 с.

Диаметр окна для контролируемой шины (силового провода) - 21,5 мм.

Средняя наработка на отказ с учетом технического обслуживания - не менее 75 000 ч.

Средний срок службы - не менее 10,5 лет.

Габаритные размеры - не более 70×80×77 мм.

Масса - не более 0,3 кг.

Условия эксплуатации Е1842:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность окружающего воздуха при 35° С - до 95%.

Степень защиты корпуса - IP20.

Преобразователь Е1842 может применяться для контроля токов электрических систем и установок с номинальным напряжением до 660 В, в аппаратуре технической диагностики, для комплексной автоматизации объектов энергетики и различных отраслей промышленности.
