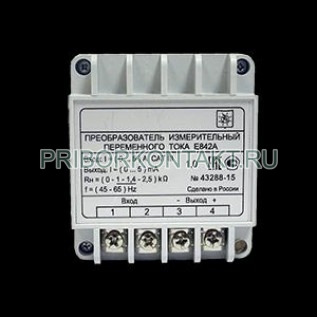

Преобразователь измерительный Е842

Е842

Преобразователь измерительный Е842

Также это изделие может называться: Е-842, Е 842, 842, Э-842, Э 842, Є842, Є-842, Є 842, e842, e-842, e 842.

Е842 преобразователь измерительный предназначен для линейного преобразования переменного тока в унифицированный сигнал постоянного тока.

Преобразователь предназначен для включения в цепь измеряемого тока непосредственно или через измерительный трансформатор тока.

Технические характеристики Е842:

Габаритные размеры - 80×80×90 мм.

Класс точности - 1.

Нормальная область частот преобразуемого тока - от 45 Гц до 65 Гц.

Расширенная область - от 65 Гц до 1000 Гц.

Допускаемая основная приведенная погрешность преобразования нормирующего значения выходного сигнала (5 мА)- ±1%.

Вариация выходного сигнала - не более 0,25%.

Форма кривой входного тока - синусоидальная.

Коэффициент гармоник кривой входного тока - не более 2%.

Диапазоны входного тока с номинальными значениями:

- 0,5 А - от 0 до 0,5 А;

- 1 А - от 0 до 1 А;

- 2,5 А - от 0 до 2,5 А;

- 5 А - от 0 до 5 А.

Выходной сигнал Е842 - постоянный ток (при номинальном значении 5 мА) на нагрузке от 0 до 2,5 кОм - от 0 до 5 мА.

Информацию несет среднее значение выходного сигнала.

Выходная цепь преобразователя не имеет гальванической связи с входной цепью и корпусом.

Изменение выходного сигнала преобразователя при отклонении температуры окружающего воздуха от (20±5)° С до любой (в диапазоне от -30° С до + 50° С) на каждые 10 К и под воздействием внешнего магнитного поля частотой преобразуемого тока или постоянного тока напряженностью 400 А/м - не более ±0,5%.

Изменение выходного сигнала преобразователя под воздействием относительной влажности (95±3)% при температуре (35+3)° С, при отклонении частоты измеряемой цепи от нормального значения 45-65 Гц до 1000 Гц и при отклонении формы кривой тока в измеряемой цепи от практически синусоидальной под влиянием 2-й или 4-й гармоник, равной 5% первой - не более ±1%.

Амплитуда пульсаций выходного сигнала нормирующего значения выходного сигнала на нагрузке 2,5 кОм - не более 0,1%.

Время установления выходного сигнала - не более 1 с.

Потребляемая мощность Е842 - не более 1 В·А.

Наработка на отказ - не менее 33 300 ч.

Срок службы - не менее 6 лет.

Масса - 600 г.

По защищенности от воздействия окружающей среды преобразователи Е842 являются обыкновенными, по отношению к воздействию индустриальных помех - устойчивыми. Преобразователь является стационарным оборудованием, эксплуатируемым вне жилых домов.

По устойчивости к механическим воздействиям преобразователь является виброустойчивым.
