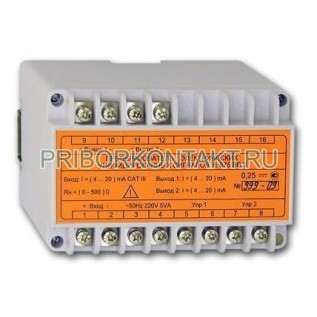

Преобразователь измерительный Е875

Е875

Преобразователь измерительный Е875

Также это изделие может называться: Е 875, Е-875, Э875, Э 875, Э-875, Є875, Є 875, Є-875, e875, e 875, e-875.

Е875 преобразователь измерительный предназначен для преобразования входного унифицированного сигнала постоянного тока в унифицированные гальванически развязанные выходные сигналы постоянного тока.

Технические характеристики Е875:

Диапазон изменения выходного тока - от 0 до 5 мА; от 4 мА до 20 мА; от 0 до 20 мА; от -5 мА до 5 мА.

Диапазон изменения входного тока:

- Е875А - от 0 до 5 мА;

- Е875В - от 4 мА до 20 мА;

- Е875С - от 0 до 20 мА;

- Е875Е - от -5 мА до 5 мА.

Пределы допускаемой основной погрешности от нормирующего значения выходного сигнала - не более ±0,5%.

Питание от сети переменного тока с параметрами:

- напряжение - 220 В;

- частота - 50 Гц.

Мощность, потребляемая преобразователем от измерительной цепи:

- Е875А, Е875Е - не более 12,5 мВт;

- Е875В, Е875С - не более 60 мВт.

Мощность, потребляемая преобразователем от цепи питания:

- для преобразователей с тремя выходами - не более 5 В⋅А;

- для преобразователей с двумя выходами - не более 4 В⋅А.

Входное сопротивление:

- Е875А, Е875Е - не более 500 Ом;

- Е875В, Е875С - не более 150 Ом.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих величин от нормальных значений, в процентах от нормирующего значения выходного сигнала:

- при изменении температуры окружающего воздуха от -30° С до +50° С на каждые 10° С для нелинейной функции преобразования - не более ±0,4%;

- при работе в условиях относительной влажности до 95% при 35° С - не более ±0,5%;

- при влиянии внешнего однородного магнитного поля частотой от 45 Гц до 65 Гц напряженностью не более 400 А/м - не более ±0,5%.

Пульсации выходного тока - не более 0,25%.

Время установления выходного сигнала при скачкообразном изменении входного сигнала от начального значения до любого значения в рабочем диапазоне - не более 0,5 с.

Преобразователи выдерживают перегрузку входным током, превышающим конечное значение диапазона измерений на - 50%.

Сопротивление изоляции электрических цепей при нормальных условиях должно быть - не менее 40 МОм.

Время установления рабочего режима - не более 30 мин.

Средняя наработка до отказа - не менее 50 000 ч.

Средний срок службы - не менее 10 лет.

Габаритные размеры - не более 120×80×77 мм.

Масса - не более 0,7 кг.

Условия эксплуатации Е875:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность окружающего воздуха при 35° С - до 95%.

Атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Степень защиты корпуса - IP20.

Преобразователи Е875 могут быть с двумя или тремя одноименными выходами. Применяются в системах автоматического регулирования и управления объектов электроэнергетики и различных отраслей промышленности.
