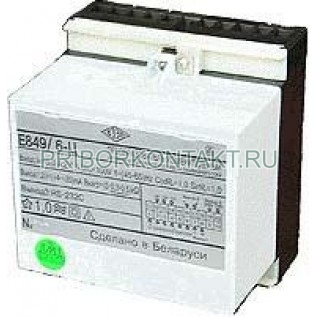

Фото Преобразователь измерительный Е849-Ц
Артикул: Е849-Ц

Описание товара:


Модель: e849_Ts
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Е849-Ц
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Е849-Ц

Преобразователь измерительный активной и реактивной мощности трехфазного тока Е849-Ц (Е 849-Ц, Е-849-Ц, Є849-Ц, Є 849-Ц, Є-849-Ц, Э849-Ц, Э 849-Ц, Э-849-Ц)
Предназначен для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока, или также для передачи информации по интерфейсу RS-485.
Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-Ц предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока, или также для передачи информации по интерфейсу RS-485.
Применяются для контроля параметров электрических сетей и установок при комплексной автоматизации объектов электроэнергетики, АСУТП энергоемких объектов различных отраслей промышленности.

Класс точности:
Е849/9-Е849/14-Ц
0,5
Е849/15-Е849/22-Ц
1,0

Время установления выходного сигнала, с
0,5

Потребляемая мощность, В·А :

от источника питания
6,0

для каждой последовательной цепи
0,2

для каждой параллельной цепи Е849/2,4,5,8,10,12,13,16,18,19,22-Ц
0,2

для параллельных цепей Е849/1,3,6,7,9,11,14,15,17,20,21-Ц
от фазы А
................... 3,5
от фазы В
................... 0,2
от фазы С
................... 3,5

Условия эксплуатации:

рабочий диапазон температур, °С
от –30 до + 60

относительная влажность, %
95 ± 3 при 35°С

Средний срок службы не менее 12 лет

Габаритные размеры, мм
110х125х145
Масса, кг
1,2

Основные технические данные преобразователей приведены в таблице

Тип, констру-ктивное исполнение
Диапазон измерений преобразуемых входных сигналов
Диапазон изменения выходного сигнала, мА
Параметры питания
Ток, А
Напря-жение, В

Коэффициент мощности

Выход 1 (Р), мА
Выход 2 (Q), мА
Выход 3 (РQ), мА
Е849/9-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
80В-120В
0 -плюс 1 -0
0-5мА
—
от измерительной цепи
Е849/10-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
0-120В
0-плюс 1-0
0-5мА
—
100В, 220В, 240B 45-65Гц
Е849/11-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
80В-120В
0-плюс 1-0-минус 1-0
минус 5мА - 0 -плюс 5мА
—
от измерительной цепи
Е849/12-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
0-120В
0-плюс 1-0-минус 1-0
минус 5мА - 0 -плюс 5мА
—
100В, 220В, 240B,45-65Гц
Е849/13-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
0-120В
0-плюс 1-0-минус 1-0
0-2,5мА -5мА
—
100В, 220В, 240B 45-65Гц
Е849/14-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
80В-120В
0-плюс 1-0
4мА -20мА
—
от измерительной цепи
Е849/15-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
80В-120В
0-плюс 1-0
0-5мА
RS-485
от измерительной цепи
Е849/16-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
0-120В
0-плюс 1-0
0-5мА
RS-485
100В, 220В, 240B 45-65Гц
Е849/17-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
80В-120В
0-плюс 1-0-минус 1-0
минус 5мА - 0 -плюс 5мА
RS-485
от измерительной цепи
Е849/18-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
0-120В
0-плюс 1-0
минус 5мА - 0 -плюс 5мА
RS-485
100В, 220В, 240B 45-65Гц
Е849/19-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
0-120В
0-плюс 1-0-минус 1-0
0-2,5мА -5мА
RS-485
100В, 220В, 240B 45-65Гц
Е849/20-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
80В-120В
0-плюс 1-0
4мА-20мА
RS-485
от измерительной цепи
Е849/21-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
80В-120В
0-плюс 1-0
-
RS-485
от измерительной цепи
Е849/22-Ц
0-1А; 0-0,5А 0-5А; 0-2,5А
0-120В
0-плюс 1-0-минус 1-0
-
RS-485
100В, 220В, 240B, 45-65Гц
