Преобразователь измерительный Е825

Е825

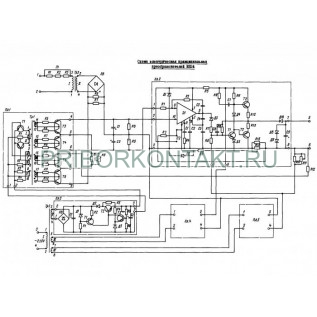

Преобразователь измерительный напряжения переменного тока Е825

Также это изделие может называться: Е-825, Е 825, Э825, Э-825, Э 825, Є825, Є-825, Є 825, e825, e-825, e 825.

Е825 преобразователь измерительный напряжения переменного тока предназначен для линейного преобразования действующего значения напряжения переменного тока частотой 50 Гц или 60 Гц в унифицированный сигнал.

Измерительные преобразователи (ИП) Е825 имеют три конструктивных исполнения:

- Е825 НП - для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов;

- Е825 НЗ - для навесного монтажа на щитах и панелях с задним присоединением монтажных проводов;

- Е825 У - для утопленного монтажа на щитах и панелях.

Также существуют 2 модификации каждого исполнения - Е825 НП/1; Е825 НП/2; Е825 Н3/1; Е825 Н3/2; Е825 У/1; Е825 У/2.

Сфера применения: стационарное оборудование, эксплуатируемое в производственных помещениях, вне жилых домов.

Технические характеристики Е825:

Диапазон изменения преобразуемого входного сигнала:

- Е825/1 - от 0 до 125 В;

- Е825/2 - от 75 В до 125 В.

Класс точности:

- Е825/1 - 0,5;

- Е825/2 - 1.

Предел допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала:

- Е825/1 - не более ±0,5%;

- Е825/2 - не более 1%.

Нормирующее значение выходного сигнала Е825 - 5 мА.

Электрическая изоляция между всеми цепями, соединёнными вместе, и корпусом, между входными и выходными цепями, а также между входными и выходной цепями, соединёнными вместе, и цепью питания при различных значениях температуры окружающего воздуха и относительной влажности выдерживает в течение 1 мин испытательное напряжение (действующее значение) практически синусоидального переменного тока частотой 50 Гц (60 Гц):

- при температуре +20±5° С и влажности не более 80% - 2 кВ;

- при температуре +35±3° С и влажности 95±3% - 0,9 кВ.

Электрическое сопротивление изоляции между всеми цепями Е825, соединенными вместе, и корпусом, между входными и выходными цепями, а также между входными и выходной цепями, соединёнными вместе, и цепью питания при различных значениях температуры окружающего воздуха и относительной влажности:

- при температуре +20±5° С и влажности не более 80% - не менее 40 МОм;

- при температуре +35±3° С и влажности 95±3% - не менее 1 МОм;

- при температуре +50±3° С и влажности от 50% до 80% - 10 МОм.

Изменение выходного сигнала ИП, вызванное отклонением сопротивления нагрузки от значения 2 кОм до 0 - не более ±0,5%.

Изменение выходного сигнала, вызванное отклонением температуры окружающего воздуха от +20±5° С до -30° С и +50° С на каждые 10° С - не более 0,5%.

Изменение выходного сигнала Е825, вызванное воздействием относительной влажности до 95±3% при температуре +35±3° С - не более 1%.

Изменение выходного сигнала ИП, вызванное отклонением величины напряжения источника питания от номинального значения (220 В) до любого значения в пределах от +10% до -15% - не более ±0,5%.

Изменение выходного сигнала ИП, вызванное отклонением частоты измеряемой цепи от номинальной (50 Гц) до 45 Гц или 65 Гц - не более ±0,5%.

Изменение выходного сигнала, вызванное отклонением формы кривой тока или напряжения в измеряемой цепи от практически синусоидальной под влиянием 2, 3, 4 или 5-ой гармоники, равной 20% от первой гармоники:

- Е825/1 - не более ±1%;

- Е825/2 - не более ±1,5%.

Время предварительного прогрева преобразователя - 30 мин.

Изменение выходного сигнала Е825 под влиянием внешнего однородного переменного магнитного поля напряжённостью 400 А/м и частотой 50 Гц (60 Гц) при самых неблагоприятных направлениях и фазе - не более ±0,5%.

Потребляемая мощность от измерительной цепи - не более 5 В·А.

Потребляемая мощность от цепи источника питания - не более 8 В·А.

Преобразователи Е825 выдерживают без повреждений двухчасовую нагрузку входным напряжением от номинального значения - 120%.

Выходной ток при перегрузке - не более 10 мА.

ИП выдерживают без повреждений ряд импульсных перегрузок 9 ударов входным напряжением, равным 150% верхнего предела измерений с интервалами 15 с, продолжительностью - 0,5 с.

Выходной ток при перегрузках - не более 10 мА.

Габаритные размеры:

- Е825 НП/1, Е825 НП/2 - не более 220×170×165 мм;

- Е825 Н3/1, Е825 Н3/2 - не более 220×170×175 мм;

- Е825 У/1, Е825 У/2 - не более 220×170×170 мм.

Масса преобразователя Е825 - не более 3,9 кг.

Приборы предназначены для включения непосредственно или через измерительные трансформаторы напряжения и тока.

Преобразователь напряжения Е825 работает в любом положении.

Условия эксплуатации Е825:

Температура окружающей среды - от +1° С до +40° С.

Относительная влажность воздуха - не более 80%.

В помещении для хранения не должно быть пыли, газов и паров, вызывающих коррозию.

Приборы являются виброустойчивыми.

В упаковке для перевозки выдерживают без повреждений транспортную тряску при частоте ударов от 80 до 120 в минуту с ускорением - 30 м/с².

При выходе из строя какого-либо элемента выходной сигнал обратной полярности - отсутствует. Выход элемента из строя - обрыв или короткое замыкание.

Амплитуда пульсаций выходного, сигнала преобразователя от нормирующего значения выходного сигнала на нагрузке 3 кОм - не более 0,2%.

Преобразователь выдерживает разрыв нагрузки в течение - 4 ч.

Выходное напряжение при разрыве нагрузки - не более 30 В.
