Преобразователь измерительный Е829

Е829

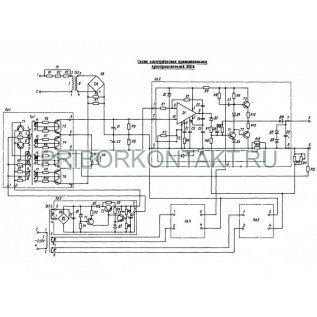

Преобразователь измерительный активной мощности Е829

Также это изделие может называться: Е-829, Е 829, Э829, Э-829, Э 829, Є829, Є-829, Є 829, e829, e-829, e 829.

Е829 преобразователь измерительный активной мощности предназначен для линейного преобразования измеряемой мощности трёхфазных трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока. Информацию несёт среднее значение сигнала.

Измерительные преобразователи (ИП) Е829 имеют три конструктивных исполнения:

- НП - для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов;

- НЗ - для навесного монтажа на щитах и панелях с задним присоединением монтажных проводов;

- У - для утопленного монтажа на щитах и панелях.

Существуют следующие модификации: Е829/1; Е829/2; Е829/3; Е829/4; Е829/5.

Сфера применения: стационарное оборудование, эксплуатируемое в производственных помещениях, вне жилых домов.

Технические характеристики Е829:

Номинальные значения входных сигналов:

- ток - 2,5 А; 5 А;

- напряжение - 100 В;

- частота - 50 Гц;

- коэффициент мощности - 1.

Диапазон преобразуемых входных сигналов:

Ток выходного сигнала, предел допускаемой мощности, нормирующее значение выходного сигнала:

Электрическая изоляция между всеми цепями, соединёнными вместе, и корпусом, между последовательными и параллельными цепями, между раздельными последовательными входными цепями, между входными и выходными цепями, а также между входными и выходной цепями, соединёнными вместе, и цепью питания (для пополнений, имеющих цепь дополнительного источника питания), выдерживает в течение 1 мин испытательное напряжение практически синусоидального переменного тока частотой 50 Гц (60 Гц):

- при температуре +20±5° С и влажности не более 80% - 2 кВ;

- при температуре +35±3° С и влажности 95±3% - 0,9 кВ.

Электрическое сопротивление изоляции между всеми цепями Е829 при различных значениях температуры окружающего воздуха и относительной влажности:

- при температуре +20±5° С и влажности не более 80% - не менее 40 МОм;

- при температуре +35±3° С и влажности 95±3% - не менее 1 МОм;

- при температуре +50±3° С и влажности от 50% до 80% - 10 МОм.

Изменение выходного сигнала ИП, вызванное отклонением сопротивления нагрузки от значения 2 кОм до 0:

- для Е829/1; Е829/2; Е829/5 - не более ±0,5%;

- для Е829/3; Е829/4 - не более ±0,25%.

Значение выходного сигнала ИП при номинальных значениях частоты и напряжения и при отсутствии тока в последовательных цепях или при номинальных значениях частоты и тока и при отсутствии напряжения в параллельных цепях не отличается от расчётного более чем на величину основной погрешности.

Расчётные значения составляют:

- для Е829/1; Е829/2; Е829/3; Е829/4 - 0 мА;

- для Е829/5 - 2,5 мА.

Изменение выходного сигнала ИП, вызванное отклонением коэффициента мощности от номинального значения до 0:

- для Е829/1; Е829/2; Е829/5 - не более ±1%;

- для Е829/3; Е829/4 - не более ±0,5%.

Изменение выходного сигнала ИП относительно расчётного значения, вызванное отклонением величины напряжения измеряемой цепи от 80 В до 120 В для Е829/1; Е829/3; от 20 В до 120 В для Е829/2; Е829/4; Е829/5:

- для E829/1; Е829/2; Е829/5 - не более ±1%;

- для Е829/3; Е829/4 - не более ±0,5%.

Изменение выходного сигнала Е829/2; Е829/4; Е829/5,,вызванное отклонением величины напряжения источника питания от номинального значения 220 В до любого значения в пределах от 187 В до 242 В или от номинального значения 100 В для Е829/5 до любого значения в пределах от 80 В до 120 В:

- для Е829/2; Е829/5 - не более 0,5%;

- для Е829/4 - не более 0,25%.

Время предварительного прогрева - 30 мин.

Изменение выходного сигнала, вызванное отклонением температуры окружающего воздуха от +20±5° С до -30° С и +50° С на каждые 10° С:

- для E829/1; Е829/2; Е829/5 - не более ±1%;

- для Е829/3; Е829/4 - не более 0,5%.

Изменение выходного сигнала ИП, вызванное отклонением частоты измеряемой цепи от 50 Гц или 60 Гц до 45 Гц или 65 Гц:

- для Е829/1; Е829/2; Е829/5 - не более ±0,5%;

- для Е829/3; Е829/4 - не более ±0,25%.

Изменение выходного сигнала ИП, вызванное отклонением частоты измеряемой цепи от 50 Гц до любого значения в пределах от 65 Гц до 450 Гц - не более ±2%.

Изменение выходного сигнала, вызванное отклонением формы кривой тока и напряжения в измеряемой цепи от практически синусоидальной под влиянием 2, 3, 4 или 5-ой гармоники, равной 20% от первой гармоники - не более величины допускаемого значения основной погрешности.

Изменение выходного сигнала Е829 под влиянием внешнего однородного переменного магнитного поля напряжённости) 400 А/м и частотой 50 Гц (60 Гц) при самых неблагоприятных направлениях и фазе - не более половины величины допускаемого значения основной погрешности.

Мощность, потребляемая от измерительной цепи при номинальных значениях преобразуемых входных сигналов:

- для каждой последовательной цепи - не более 1 В·А;

- для каждой параллельной цепи Е829/1; Е829/3 - 10 В·А;

- для каждой параллельной цепи Е829/2; Е829/4; Е829/5 - 1 В·А.

Потребляемая мощность от цепи источника питания Е829/2; Е829/4; Е829/5 - не более 10 В·А.

Преобразователи Е829 выдерживают без повреждений двухчасовую перегрузку током и напряжением от номинального значения - 120%.

Выходной ток при перегрузке - не более 8 мА.

ИП выдерживают без повреждений ряд импульсных перегрузок:

- в параллельных цепях 9 ударов напряжением 150% от номинального значения, продолжительностью 0,5 с с интервалами в - 15 с;

- в последовательных цепях 9 ударов током, превышающим в 10 раз номинальный, продолжительностью 0,5 с с интервалами в 1 мин и 1 удар током, превышающим в 10 раз номинальный, продолжительностью - 10 с.

Выходной ток при перегрузках - не более 8 мА.

На выходе Е829/1; Е829/2; Е829/5 отсутствует сигнал обратной полярности при выходе из строя какого-либо элемента.

Выходом элемента из строя считается обрыв или замыкание.

Время установления выходного сигнала - не более 0,5 с.

Е829 преобразователь мощности выдерживает без повреждений разрыв нагрузки в течение - 4 ч.

Выходное напряжение при разрыве нагрузки - не превышает 30 В.

Габаритные размеры:

- для исполнения НП - не более 220×170×165 мм;

- для исполнения НЗ - не более 220×170×190 мм;

- для исполнения У - не более 220×170×170 мм.

Масса преобразователя Е829 - не более 5 кг.

Приборы предназначены для включения непосредственно или через измерительные трансформаторы напряжения и тока.

Условия эксплуатации Е829:

Температура окружающей среды - от +1° С до +40° С.

Относительная влажность воздуха - не более 80%.

В помещении для хранения не должно быть пыли, газов и паров, вызывающих коррозию.

В упаковке для перевозки выдерживают без повреждений транспортную тряску при частоте ударов от 80 до 120 в минуту с ускорением - 30 м/с².

Приборы являются виброустойчивыми.

Амплитуда пульсаций выходного, сигнала преобразователя от нормирующего значения выходного сигнала на нагрузке 3 кОм - не более 0,2%.
