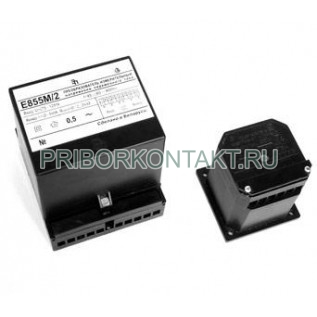

Преобразователь измерительный Е855М/2

Е855М/2

Измерительный преобразователь напряжения переменного тока Е855М/2

Также это изделие может называться: Е 855М/2, Е-855М/2, Е 855 М/2, Е-855-М/2, e855m/2, e 855m/2, e-855m/2, ye855m/2, ye 855m/2, ye-855m/2.

Е855М/2 преобразователь измерительный напряжения переменного тока предназначен для линейного преобразования действующего (среднеквадратичного) значения напряжения переменного тока в унифицированный электрический сигнал постоянного тока.

Сфера применения: АСУ ТП энергоемких объектов, для контроля параметров электрических сетей, эксплуатируется в стационарных условиях производственных помещений, вне жилых домов.

Технические характеристики Е855М/2:

Диапазон преобразуемого входного сигнала - от 75 В до 125 В.

Сопротивление нагрузки - от 0 до 3 кОм.

Диапазон выходного сигнала - от 0 до 5 мА.

Пределы допускаемой основной погрешности преобразователя Е855М/2 - ±0,5%.

Перегрузочная способность по напряжению - не более 150%.

Частота входного сигнала - от 45 Гц до 400 Гц.

Время установления:

- выходного сигнала при скачкообразном изменении сигнала от начального до любого значения внутри диапазона измерения - не более 0,5 с;

- рабочего режима - не более 0,5 ч.

Мощность Е855М/2 потребляемая от источника питания:

- от цепи входного сигнала - не более 5 В·А;

- от цепи питания - не более 4 В·А.

Электрическая изоляция между различными цепями Е855М/2 преобразователя выдерживает в течение 1 минуты испытательное напряжение (действующее значение) практически синусоидальной формы частотой 50 Гц, величина которого приведена в таблице:

Преобразователи Е855М/2 состоят из следующих основных узлов: основания; крышки; крышки контактных узлов; контактных узлов; одной печатной платы; трансформатора питания и входного трансформатора.

Напряжение питающей сети - от 187 В до 242 В.

Частота питающей сети - 50±0,5 Гц.

Средняя наработка на отказ преобразователя с учетом технического обслуживания - не менее 50 000 ч.

Средний срок службы - не менее 12 лет.

Габаритные размеры - 110×120×125 мм.

Масса - не более 0,7 кг.

Условия эксплуатации Е855М/2:

Температура окружающего воздуха - от -30° С до +60° С.

Относительная влажность при +35° С - до 95%.

Атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
