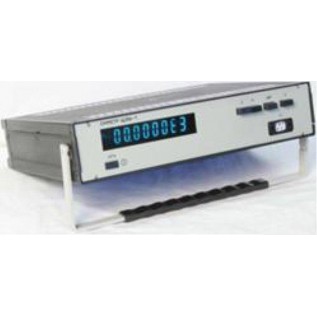

Фото Омметр Щ306-1
Артикул: Щ306-1

Описание товара:


Модель: Shch306_1
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Щ306-1
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Омметр Щ306-1 (Щ 306-1, Щ-306-1, Щ3061, Щ306 1, Щ 306 1, Щ-306 1, Щ 3061, Щ-3061)

Омметр Щ306-1 (Щ 306-1, Щ-306-1, Щ3061, Щ306 1, Щ 306 1, Щ-306 1, Щ 3061, Щ-3061) - цифровой измеритель сопротивления для лабораторных и цеховых работ. Прибор закрывает широкий диапазон от микроомов до гигаомов и поддерживает режимы измерений без усреднения и с усреднением, а также ручной и автоматический выбор диапазона.

Назначение и применение

  • измерение электрического сопротивления в диапазоне 0,001 Ом-1 ГОм
  • контроль низкоомных цепей, контактов, шин, переходных сопротивлений
  • измерение средних и высоких сопротивлений в технологических и поверочных операциях
  • использование в составе стендов благодаря цифровому интерфейсу обмена данными

Условия применения: температура окружающего воздуха от 10 до 35 °С, относительная влажность 80 % при температуре 25 °С. Исполнение Щ306-1 04.1 ** для тропического климата рассчитано на эксплуатацию в помещениях с кондиционированным или частично кондиционированным воздухом (10-35 °С, 80 % при 25 °С).

Функции и особенности

  • измерения без усреднения и с усреднением (повышенная повторяемость при стабильных объектах)
  • режимы запуска - разовый и периодический
  • ручной выбор диапазона и режим автоматического выбора диапазонов
  • индикация действительного значения сопротивления и состояния перегрузки
  • интерфейс для приема/передачи информации в двоичном и двоично-десятичном коде (значение, диапазон, режимы)

Технические характеристики

Параметр Значение
Диапазон измерения 0,001 Ом-1 ГОм
Погрешность измерения (в целом по прибору) от ±0,005% до ±0,5%
Дополнительная погрешность при изменении температуры (10-35 °С) на каждые 10 °С: без усреднения - не более 0,5δОД, с усреднением - не более 1,0δОД
Время установления рабочего режима без усреднения - 15 мин; с усреднением - 1 ч
Продолжительность непрерывной работы 16 ч
Время перерыва до повторного включения 1 ч
Падение напряжения на измеряемом сопротивлении не более 12 В
Мощность рассеивания на измеряемом сопротивлении не более 0,01 Вт
Питание ~(220±22) В, (50±0,5) Гц, коэффициент искажения кривой напряжения 5%
Потребляемая мощность не более 20 ВА
Габаритные размеры не более 330х68х263 мм
Масса не более 4 кг

Погрешность и квантование по диапазонам

Измерение без усреднения

Диапазон сопротивлений Пределы допускаемой основной погрешности δОД, % Номинальная ступень квантования
0,001 Ом-100 Ом ±[0,04 + 0,0025(Rk/Rx-1)] 0,001 Ом
0,01 Ом-1 кОм ±[0,05 + 0,005(Rk/Rx-1)] 0,01 Ом
0,1 Ом-10 кОм 0,1 Ом
1 Ом-100 кОм 1 Ом
10 Ом-1 МОм 10 Ом
100 Ом-10 МОм 100 Ом
10 кОм-100 МОм ±[0,2 + 0,04(Rk/Rx-1)] 10000 Ом
100 кОм-1 ГОм ±[0,5 + 0,1(Rk/Rx-1)] 100000 Ом

Измерение с усреднением

Диапазон сопротивлений Пределы допускаемой основной погрешности δОД, % Номинальная ступень квантования
0,0001 Ом-100 Ом ±[0,01 + 0,002(Rk/Rx-1)] 0,0001 Ом
0,001 Ом-1 кОм ±[0,005 + 0,001(Rk/Rx-1)] 0,001 Ом
0,01 Ом-10 кОм 0,01 Ом
0,1 Ом-100 кОм ±[0,005 + 0,002(Rk/Rx-1)] 0,1 Ом
1 Ом-1 МОм 1 Ом
10 Ом-10 МОм ±[0,01 + 0,005(Rk/Rx-1)] 10 Ом

Время измерения

Rk - конечное значение диапазона измерений сопротивления, Rx - измеряемое сопротивление.

Конечное значение диапазона Rk Без усреднения, время измерения, с, не более С усреднением, время измерения, с, не более
разовый (ручн./дист.) периодический (ручн./дист.) автоматический разовый (ручн./дист.) периодический (ручн./дист.) автоматический
100 Ом 0,102 0,0816 1 0,8364 0,816 1,25
1 кОм
10 кОм
100 кОм
1 МОм
10 МОм
100 МОм 0,5 0,5 1 - - -
1 ГОм 3,5 3,5 - - - -

В режиме разового запуска время после подачи импульса запуска до конца измерения - не более 0,1 с.

Интерфейс и уровни логики

Уровень Входной сигнал, В Выходной сигнал, В
Высокий (логическая "1") от +2 до +5,25 от +2,4 до +5,25
Низкий (логический "0") от -0,4 до +0,8 от 0 до +0,5

Конструкция и эксплуатация

Щ306-1 рассчитан на длительную работу в измерительных постах: до 16 часов непрерывно с регламентированным перерывом 1 час перед повторным включением. Для стабильных результатов важно выдерживать время прогрева (15 мин или 1 ч в зависимости от режима), контролировать тепловой режим объекта и учитывать, что дополнительная температурная погрешность нормируется относительно δОД.

Изоляция между корпусом и изолированной от корпуса цепью сетевого питания выдерживает в течение 1 мин испытательное напряжение переменного тока частотой (50±1) Гц со среднеквадратическим значением 1,5 кВ. Сопротивление изоляции между корпусом и цепью питания - не менее 40 МОм в нормальных условиях.

Преимущества

  • широкий диапазон 0,001 Ом-1 ГОм для низкоомных и высокоомных измерений
  • режим усреднения для повышения точности и разрешения до 0,0001 Ом
  • автовыбор диапазона и гибкие режимы запуска (разовый/периодический)
  • ограничение воздействия на объект: падение напряжения не более 12 В, мощность не более 0,01 Вт
  • встроенный интерфейс для включения в стенды и системы регистрации

Характеристики

Прочие
Артикул Щ306-1
