Омметр Ф57

Ф57

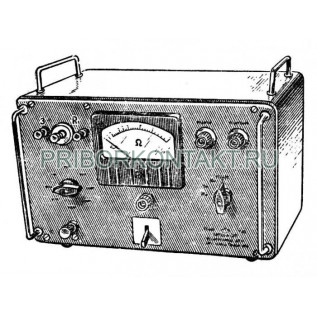

Многопредельный омметр Ф57

Также этот прибор может называться: Ф-57, Ф 57, f57, f-57, f 57.

Ф57 омметр многопредельный предназначается для измерения сопротивления электроизоляционных материалов и других высокоомных сопротивлений.

Сфера применения: лабораторная и цеховая практика.

Технические характеристики Ф57:

Пределы измерения - от 100 МОм до 100 ТОм.

Поддиапазоны измерения - от 100 МОм до 1 ГОм; от 1 ГОм до 10 ГОм; от 10 ГОм до 100 ГОм; от 100 ГОм до 1 ТОм; от 1 ТОм до 10 ТОм; от 10 ТОм до 100 ТОм.

Изменение показаний прибора, вызванное изменением температуры окружающего воздуха от 20±5° С в пределах рабочих температур, выраженное в процентах от длины шкалы на каждые 10° С изменения температуры - не более ±5%.

Изменение показаний от влияния внешних магнитных полей напряженностью 5 А/м от измеряемой величины - не более ±2,5%.

Длина шкалы омметра Ф57 - 95 мм.

Рабочая часть шкалы - 85%.

Рабочее положение прибора - горизонтальное.

Источник питания схемы - встроенная батарея напряжением 120 В±10%.

Мощность от сети - 20 Вт.

Входная емкость - не более 40 пФ.

Габаритные размеры - 400×270×250 мм.

Масса - не более 18 кг.

Омметры Ф57 являют собой переносные многопредельные приборы электронной системы с непосредственным отсчетом.

Прибор смонтирован на вертикальной алюминиевой панели и горизонтальном шасси, помещенном в алюминиевый кожух, снабженный ручками для переноски. На лицевой стороне прибора Ф57 расположены 4 зажима, два из которых предназначены для подключения измеряемого сопротивления, один для подключения охранного электрода измеряемого образца и один для заземления.

Условия эксплуатации Ф57:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
