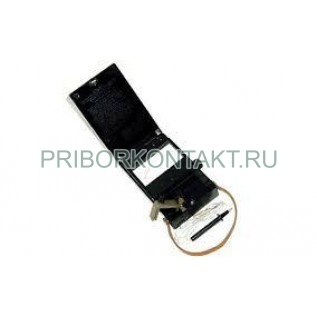

Омметр ЭС0212

Омметр ЭС0212 (ЭС 0212, ЭСО212, ЭС-0212, ЕС0212, ЕСО212, ЕС 0212, ЕС-0212, ЄС0212, ЄСО212, ЄС 0212, ЄС-0212, ec0212, eco212, ec 0212, ec-0212)

Предназначен для измерения электрического сопротивления заземляющей проводки, установления факта её обрыва по значению электрического сопротивления и обнаружения наличия напряжения переменного тока на оборудовании в случае нарушения сопротивления изоляции.

Диапазон измерения от 0,05 Ом до 20 Ом

Класс точности 1,5

Омметры ЭС0212 предназначены для измерения электрического сопротивления заземляющей проводки, установления факта её обрыва по значению электрического сопротивления и обнаружения наличия напряжения переменного тока на оборудовании в случае нарушения сопротивления изоляции.

Омметр ЭС0212 относится к средствам измерений группы 3 по ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия», но с расширенным значением рабочих температур от минус 30 °С до плюс 50 °С и относительной влажности до 90 % при температуре 25 °С.

Омметр ЭС0212 соответствует ДСТУ ГОСТ 12.2.091:2004 «Безпечність електричного обладнання для вимірювання, керування і лабораторного застосування. Частина 1. Загальні вимоги»; ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования» к изделиям категории монтажа (категории перенапряжения) II и степени загрязнения 1. Омметр имеет усиленную изоляцию и по степени защиты от поражения электрическим током относится к оборудованию класса защиты II.

Омметр ЭС0212 имеет два режима работы: режим контроля наличия на объекте измерения напряжения переменного тока от 0 до 380В (кнопка "ИЗМ" не нажата) и режим измерения сопротивления в диапазоне от 0,05 Ом до 20 Ом (кнопка "ИЗМ" нажата).

Класс точности 1,5 по ГОСТ 23706-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости».

Пределы допускаемого значения основной приведенной погрешности равны ±1,5% от всей длины шкалы. Длина всей шкалы, не менее 88 мм. Диапазон измерения омметра ЭС0212 от 0,05Ом до 20Ом.

Отклонение указателя в режиме контроля напряжения на отметку «∞» соответствует напряжению не более 380 В. Зависимость угла отклонения указателя от величины напряжения практически линейная.

Питание омметра ЭС0212 от химического источника постоянного тока (элемент R6, RL6) с номинальным напряжением 1,5 В. Ток потребления, не более 30 мА.

Продолжительность непрерывной работы определяется током потребления омметра ЭС0212 и емкостью используемого элемента питания.

Рабочие условия применения:

температура окружающего воздуха от минус 30 °С до плюс 50 °С;

относительная влажность воздуха до 90 % при 25 °С.

Наработка на отказ 5000 ч. Средний срок службы 10 лет.
Габаритные размеры 150мм х 70мм х 200 мм. Масса, не более 1,0 кг.
