Омметр ЭС0202/2-Г

ЭС0202/2-Г

Мегаомметр ЭС0202/2-Г

Также этот прибор может называться: ЭС0202-2-Г, ЭС02022Г, ЭС0202 2 Г, ЭС 0202/2-Г, ЕС0202-2-Г, ЕС02022Г, ЕС0202 2 Г, ЕС 0202/2-Г, es0202/2-g, es0202-2-g, es02022g, es0202 2 g.

ЭС0202/2-Г мегаомметр предназначен для измерения электрического сопротивления изоляции цепей, не находящихся под напряжением.

Мегаомметры ЭС0202/2-Г построены по схеме логарифмического измерителя отношений и состоят из следующих основных узлов: электромеханический генератор переменного тока, преобразователь, электронный измеритель.

Сфера применения - все отрасли промышленности.

Технические характеристики ЭС0202/2-Г:

Диапазон измерений - от 0 до 10 000 МОм.

Измерительное напряжение на зажимах - 500±50 В; 1000±100 В; 2500±250 В.

Класс точности - 15.

Пределы основной допускаемой относительной погрешности в диапазоне измеряемых сопротивлений от 0,5 МОм до 10 000 МОм - ±15%.

Пределы допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) 500 мкА - не должны превышать значений основной относительной погрешности.

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10° С - не более половины предела основной относительной погрешности.

Пределы допускаемой дополнительной погрешности от наклона - не более основной относительной погрешности.

Режим работы прерывистый ЭС0202/2-Г - 1 мин - пауза - 2 мин.

Время установления показаний - не более 15 с.

Питание - от встроенного электромеханического генератора.

Скорость вращения ручки - от 120 об/мин до 144 об/мин.

Средняя наработка на отказ - не менее 12 500 ч.

Средний срок службы - не менее 10 лет.

Габаритные размеры - 150×130×200 мм.

Масса - не более 2,2 кг.

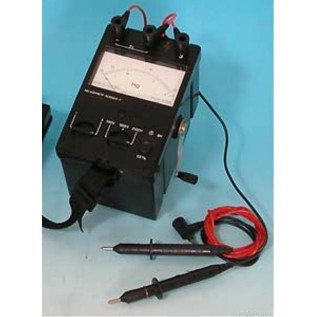

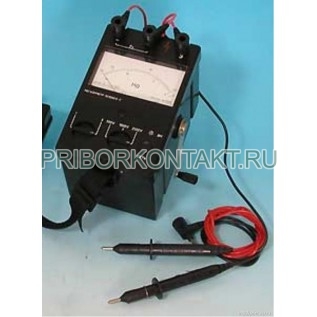

Мегаомметры ЭС0202/2-Г выполнены в пластмассовом корпусе с откидной крышкой. На передней панели расположены: отсчетное устройство, гнезда для подключения измеряемого объекта, органы управления и индикации.

В нижней части корпуса мегаомметра размещен технологический отсек, используемый для настройки прибора.

Рабочее положение мегаомметров - горизонтальное расположение плоскости шкалы.

Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +30° С - до 90%.
