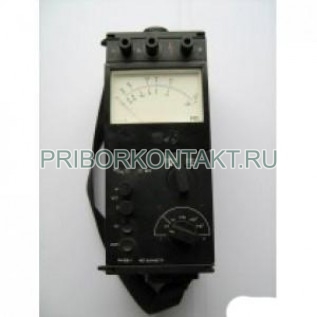

Омметр Ф4108/2

Также этот прибор может называться: Ф 4108/2, Ф-4108/2, Ф4108-2, f4108/2, f 4108/2, f-4108/2.

Ф4108/2 мегаомметр со стрелочным указателем предназначен для измерения сопротивления изоляции постоянному току электрооборудования различных устройств, не находящихся под напряжением, и также может использоваться для определения коэффициента адсорбции изоляции электрооборудования во всех отраслях промышленности и сельского хозяйства за исключением шахт, рудников и других производств, опасных по взрыву газа и пыли.

Диапазон измерения - от 0 до 50 ГОм.

Предел допускаемой основной приведенной погрешности - ±1,5% от длины шкалы.

Диапазоны измерения сопротивления изоляции Ф4108/2 и значения напряжения на зажимах «чх» при разомкнутой внешней цепи представлены в следующей таблице:

Длина шкалы прибора мегаомметр Ф4108/2 - не менее 88 мм.

Предел основной относительной погрешности измерения сопротивления изоляции на участках шкал, отмеченных точками, исключая диапазон «I?1» - не более ±10%.

Предел допускаемой дополнительной погрешности, вызванной протеканием по схеме измерения токов промышленной частоты, не превышающих 500 мкА, равен пределу допускаемой основной погрешности.

Время установления показаний - не более 4 с.

Время заряда емкости объекта величиной не более 0,5 мкФ - не более 15 с.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц; 60±0,5 Гц.

Энергопотребление прибора мегаомметр Ф4108/2 от сети переменного тока - не более 40 В?А.

Прибор Ф4108/2 имеет световую индикацию:

- включения и подачи высокого напряжения - индикатор ВСК;

- временных интервалов 15 с и 60 с (после нажатия кнопки ИЗМ. индикатор 60/15 начинает мигать через 15 с и перестает через 60 с;

- уменьшения напряжения химических источников тока ниже 10 В (постоянно горит индикатор 60/15);

- перегрузки по экранным цепям (при токе более 0,5 мА постоянно горит индикатор 60/15).

Предел допускаемой дополнительной погрешности прибора мегаомметр Ф4108/2 вызванный изменением температуры - ±1,5%/10° С.

Рабочее положение - горизонтальное.

Габаритные размеры - не более 305?125?165 мм.

Масса Ф4108/2 - не более 4,5 кг.

Мегаомметры выполнены в пластмассовом корпусе.

На передней панели расположены:

- отсчетное устройство;

- зажимы для подключения измеряемого объекта;

- органы управления;

- индикаторы 60/15 и ВСК.

На боковой панели расположена розетка для подключения шнура сетевого питания. В разъеме шнура питания находится предохранитель.

Мегаомметры Ф4108/2 состоят из последующих узлов:

- преобразователь;

- усилитель измерительный;

- умножитель.

Преобразователь преобразовывает напряжение питания в переменное напряжение нужной величины. Напряжение с выходных обмоток трансформатора преобразователя через переключатель напряжений подается на выпрямитель с умножением. Полученное напряжение стабилизируется компенсационным стабилизатором. На плате преобразователя размещены схемы индикации уменьшения напряжения химических источников тока и перегрузки по экранным цепям.

Температура окружающего воздуха - от -30° С до +40° С.

Относительная влажность при +30° С - до 90%.

Усилитель измерительный предназначен для согласования измерительных цепей и показывающего устройства. Усилитель работает в режиме повторителя напряжения, поступающего на неинвентирующий вход операционного усилителя с делителем напряжения. Величина делителя изменяется в зависимости от диапазона измерений. При данной схеме включения операционного усилителя выходное напряжение равно входному, а входное сопротивление весьма велико.

На плате усилителя измерительного расположены устройство, формирующее импульсы длительностью 15 с и 60 с и высоковольтные герконы с обмотками управления, переключающие ограничивающие резисторы.
