Омметр ЭС0210/1

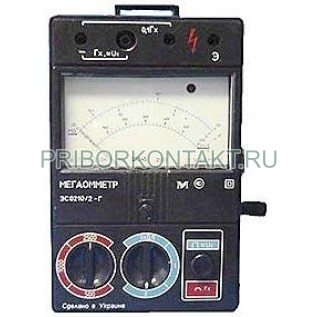

Мегаомметр ЭС0210/1 (ЭС 0210/1, ЭСО210/1, ЭС-0210/1, ЕС0210/1, ЕСО210/1 ЕС 0210/1, ЕС-0210/1, ЄС0210/1, ЄС 0210/1, ЄС-0210/1, ec0210/1, ec 0210/1, ec-0210/1)

Предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте.

Диапазон измерений сопротивления: 0-5МОм, 55МОм -1000МОм

Измерительное напряжение: 100±10В, 250±25В, 500±50В

Класс точности: 2,5

Мегаомметры ЭС0210/1 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте.

Мегаомметр ЭС0210/1 обеспечивает разряд емкости объекта после проведения измерения. Исполнение мегаомметров, их обозначение и вид питания приведены в таблице 1.

Таблица 1

Мегаомметр ЭС0210/1 соответствует группе 3 по ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия», но с расширенным значением рабочих температур от минус 30 °С до плюс 50 °С, мегаомметры тропического исполнения соответствуют виду климатического исполнения Т2 по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

Мегаомметр ЭС0210/1 соответствует требованиям ГОСТ 26104-89 «Средства измерений электронные. Технические требования в части безопасности. Методы испытаний» к изделиям класса защиты II; ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», категория монтажа (категория перенапряжения) II и степень загрязнения 1.

Технические характеристики

Диапазон измерений сопротивления изоляции, диапазон измеряемых напряжений и измерительные (выходные) напряжения на зажимах мегаомметров при разомкнутой внешней цепи приведены в таблице 2.

Таблица 2

Класс точности мегаомметров 2,5. Пределы допускаемых значений основных погрешностей : ±2,5 % от длины шкалы при измерении сопротивлений;

±2,5 % от верхнего значения диапазона измерений напряжения;

+15 % от измеряемого сопротивления (относительная погрешность).

Примечание 1. Предельные значения погрешностей измерения сопротивления изоляции выраженные в виде приведенной к длине шкалы и в виде относительной равнозначны.

Примечание 2. Пределы допускаемых значений основных погрешностей измерений нормированы для рабочей части шкалы, отмеченной точкой.

Примечание 3. При измерении сопротивления изоляции токоведущего проводника относительно земляных оболочек (корпусов) зажим «Э» с землей не соединять.

Питание мегаомметров ЭС0210/1 осуществляется от сети переменного тока напряжением (220 +22/-33)В, частотой (50±0,5) Гц, (60±0,5) Гц. Энергопотребление от сети переменного тока не более 10 В·А. Оперативный ток при закороченных зажимах находится в пределах (0,6±0,2) мА. Рабочее положение мегаомметров - горизонтальное расположение плоскости шкалы.

Длина шкалы мегаомметров ЭС0210/1 не менее, мм: для измерения сопротивления - 88; для измерения напряжения - 69. Время установления показаний не более 15 с. Время заряда емкости объекта, величиной не более 0,5 мкФ, не превышает 15 с. Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42 В).который был заряжен до напряжения 2500 В не превышает 4с.

Режим работы прерывистый. Измерение - 1 мин., пауза - 2 мин. Масса мегаомметра без комплекта шнуров не более 1,9 кг. Масса мегаомметра с комплектом шнуров и сумкой не более 2,8 кг.

Габаритные размеры, мм: мегаомметров ЭС0210/1 - 120x141x201; сумки - 210x150x230. Норма средней наработки на отказ 12500 ч. Средний срок службы 10 лет. При утилизации мегаомметров необходимо руководствоваться санитарными нормами по утилизации и правилами обращения с отходами.

Пределы допускаемых значений дополнительной погрешности измерений сопротивлений и напряжений для различных влияющих факторов соответствуют таблице 3.
Также этот прибор может иметь другие названия: мегаомметр ЭС0210/1, мегомметр ЭС0210/1, мегометр ЭС0210/1, мегаометр ЭС0210/1, мегаметр ЭС0210/1, мегоомметр ЭС0210/1, омметр ЭС0210/1.
