Омметр Ф419

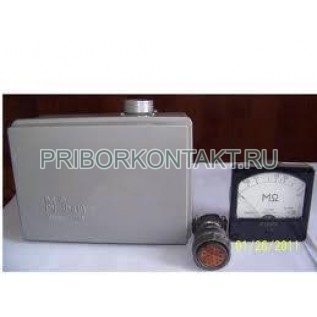

Прибор контроля изоляции Ф419

Прибор контроля изоляции Ф419 (Ф-419) - стационарное устройство для непрерывного контроля эквивалентного сопротивления изоляции в сетях переменного тока с изолированной нейтралью. При снижении сопротивления изоляции до установленного порога прибор формирует сигнал, что позволяет своевременно выявлять ухудшение изоляции и предотвращать аварийные режимы. По назначению и применению Ф419 рассматривают как аналог Ф4106.

Назначение и применение

• Непрерывный контроль сопротивления изоляции в сетях переменного тока с изолированной нейтралью.
• Сигнализация о снижении изоляции до заданной уставки (порог срабатывания по сопротивлению).
• Применение в распределительных щитах, шкафах управления, на промышленных объектах и в электроустановках, где требуется постоянный мониторинг состояния изоляции.

Функции и особенности

• Контроль эквивалентного сопротивления изоляции сети (обобщенная оценка состояния изоляции всей сети).
• Выдача сигнала при достижении уставки - удобен для построения систем предупреждения и диспетчеризации.
• Работа в широком диапазоне частот сети - подходит для установок с частотой 45-420 Гц.
• Аналоговая метрология с нормированной основной погрешностью.

Технические характеристики Ф419

Конструкция и эксплуатация

Ф419 применяется как прибор постоянного контроля: в процессе работы он отслеживает эквивалентное сопротивление изоляции сети и сравнивает его со значением уставки. При достижении порога формируется сигнал о снижении изоляции. Прибор рассчитан на работу в сетях переменного тока с изолированной нейтралью при напряжении до 420 В и частоте 45-420 Гц, что позволяет использовать его как в стандартных, так и в специализированных энергетических системах.

Преимущества

• Непрерывный контроль изоляции без остановки оборудования.
• Своевременная сигнализация при ухудшении состояния изоляции.
• Совместимость с широким диапазоном частот 45-420 Гц и напряжением до 420 В.
• Нормированная точность: основная погрешность 4%.
• Практичная замена/аналог Ф4106 при подборе оборудования.
