Омметр ММВ

Индикатор сопротивления постоянному току ММВ

ММВ - индикатор сопротивления (малый мост Уитстона) для технических измерений сопротивления постоянному току проводников первого рода. Прибор рассчитан на быстрый контроль сопротивлений в монтажных, ремонтных и наладочных работах, когда важна простая методика и наглядный результат.

Варианты обозначения: ММВ, мост малый Уитстона, mmb.

Назначение и области применения

Индикатор ММВ используют для измерения сопротивления проводников первого рода в цепях постоянного тока. Прибор подходит для проверки проводников, соединений и элементов с сопротивлением от долей ома до десятков килоом. Типовые задачи - оперативная оценка сопротивления участков проводки, контроль качества соединений, подбор и проверка резистивных элементов в условиях мастерской и лаборатории.

Функции и особенности

• измерение сопротивления на пяти пределах, перекрывающих диапазон от 0,05 Ом до 50 000 Ом;
• мостовая схема (малый мост Уитстона) с реохордной шкалой для установки равновесия;
• оценка погрешности зависит от участка шкалы реохорда и положения переключателя кратности;
• встроенный гальванометр с временем успокоения не более 4 с;
• рабочее положение прибора - горизонтальное.

Технические характеристики

Конструкция и эксплуатационные особенности

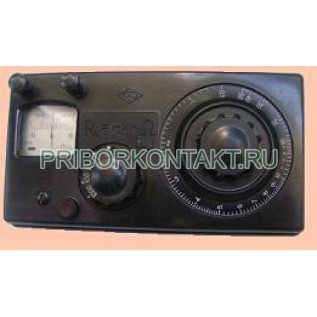

ММВ выполнен в формате переносного индикатора с мостовой схемой и гальванометром. Измерение выполняют путем уравновешивания моста по шкале реохорда, ориентируясь на минимальное отклонение указателя. Для получения минимальной погрешности рекомендуется вести отсчет вблизи средней отметки "5" и в пределах участка "2"-"20", где нормируются лучшие значения точности для переключателей "х1", "х10" и "х100".

Преимущества применения

• широкий охват сопротивлений - от 0,05 Ом до 50 кОм в одном приборе;
• наглядная мостовая методика, удобная для технического контроля;
• быстрое успокоение гальванометра - не более 4 с;
• компактные размеры и небольшая масса для переносного применения.
