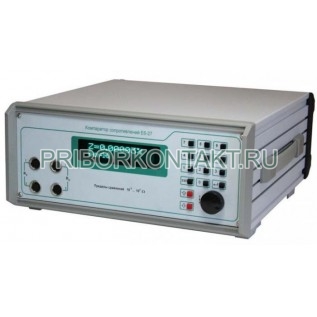

Е6-27 компаратор сопротивлений

Также этот прибор может называться: Е627, Е6 27, e6-27, e627, e6 27, Е-627, Е 627.

Е6-27 компаратор сопротивлений предназначен для передачи размера единицы электрического сопротивления мерам 1-го и 2-го разряда в соответствии с требованиями действующей нормативно-технической документации, а также для повышения производительности поверочных работ и рассчитан на эксплуатацию в лабораториях, специальных поверочных центрах и научно-исследовательских учреждениях.

Технические характеристики Е6-27:

Методы измерения, сравнения приборов компараторы Е6-27:

- прямое;

- перестановка;

- замещение (разновременное компарирование с использованием образцовой и тарной мер).

Диапазоны сравнения относительной разницы - от -51% до +210% ±10^-6.

Пределы измерения абсолютного значения сопротивления:

- предел - от 20 мОм до 2 МОм;

- чувствительность - от ±200 пОм до ±20 мОм;

- измерительная величина - не более 10 А.

Интерфейсы связи:

- GPIB;

- RS232;

- RS485;

- USB (host – функция), USB (slave - функция).

Значения предела доверительной погрешности сравнения при доверительной вероятности 0,95 в нормальных условиях эксплуатации и максимальные устанавливаемые значения мощности на сравниваемых резисторах для поддиапазонов:

- 10⁵ Ом - ±0,0002% (2 ppm);

- 10⁴ Ом при 50 мВт:

- диапазон отклонений ±0,02% - ±0,0002% (2 ppm);

- диапазон отклонений от -51% до +210% - ±0,002% (20 ppm);

- 10³ Ом при 50 мВт:

- диапазон отклонений ±0,02% - ±0,0002% (2 ppm);

- диапазон отклонений от -51% до +210% - ±0,002% (20 ppm);

- 10² Ом при 50 мВт:

- диапазон отклонений ±0,02% - ±0,0002% (2 ppm);

- диапазон отклонений от -51% до +210% - ±0,002% (20 ppm);

- 10 Ом при 50 мВт:

- диапазон отклонений ±0,02% - ±0,0001% (1 ppm);

- диапазон отклонений от -51% до +210% - ±0,001% (10 ppm);

- 1 Ом при 50 мВт:

- диапазон отклонений ±0,02% - ±0,00005% (0,5 ppm);

- диапазон отклонений от -51% до +210% - ±0,0005% (5 ppm)

- 10^-1 Ом при 50 мВт:

- диапазон отклонений ±0,02% - ±0,0001% (1 ppm)

- диапазон отклонений от -51% до +210% - ±0,001% (10 ppm);

- 10^-2 Ом при 100 мВт:

- диапазон отклонений ±0,02% - ±0,0002% (2 ppm);

- диапазон отклонений от -51% до +210% - ±0,002% (20 ppm);

- 10^-3 Ом при 100 мВт:

- диапазон отклонений ±0,02% - ±0,0002% (2 ppm);

- диапазон отклонений от -51% до +210% - ±0,002% (20 ppm);

Габариты - 472×200×404 мм.

Масса Е6-27 - до 20 кг.

Условия эксплуатации Е6-27:

Нормальные условия эксплуатации:

Температура окружающего воздуха - (20±2)° С.

Напряжение питающей сети - (220±2) В.

Частота питающей сети для - (50±0,5) Гц.

Рабочие условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Напряжение питающей сети - (220±22) В.

Частота питающей сети для Е6-27 - (50±1) Гц.

Мощность, потребляемая прибором при номинальном напряжении сети - 200 В·А.
