Измеритель сопротивления заземления РНИ-1,1 (тип М1103)

Также этот прибор может называться: РНИ1,1, РНИ 1,1, РНИ-1.1, rni-1,1, rni1,1, rni 1,1.

РНИ-1,1 измеритель сопротивления заземления предназначен для измерения сопротивления заземляющих устройств, активных сопротивлений, а также может быть использован для определения удельного сопротивления грунта.

Измерители РНИ-1,1 применяются как на поверхности земли, так и в цехах, опасных по газу и пыли, а также в вахтах.

Технические характеристики РНИ-1,1 (тип М1103):

Предел измерений - от 0,1 Ом до 50 Ом.

Основная погрешность на пределе измерений:

- от 0,1 Ом до 10 Ом - не более 5%;

- от 0,1 Ом до 50 Ом - не более 10%.

Номинальное число оборотов рукоятки генератора - 120 об/мин.

Испытательное напряжение - 0,5 кB.

Напряжение на зажиме генератора при разомкнутой цепи и при номинальном числе оборотов рукоятки - 18±2,7 В.

Питание - от встроенного генератора переменного тока, приводимого во вращение откидной рукояткой.

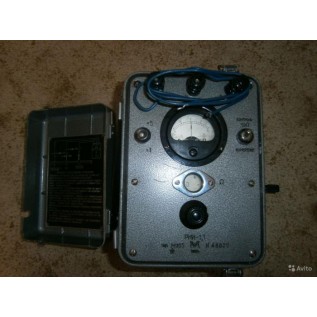

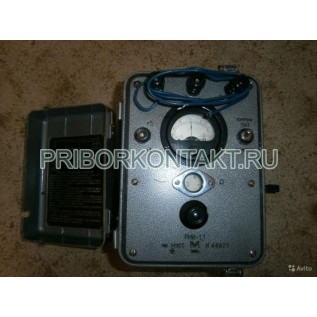

Конструктивное исполнение РНИ-1,1 - в металлическом корпусе с откидной крышкой.

На лицевой панели расположены элементы управления - переключатель контроль-измерение; переключатель пределов измерения; реохорд; микроамперметр; три зажима для присоединения измеряемых объектов.

При измерениях выход генератора подключается к вспомогательному электроду и через первичную обмотку трансформатора - к измеряемому сопротивлению. Вторичная обмотка трансформатора подключается к специальному калиброванному реохорду и через него к зонду.

При такой схеме включения измерителя РНИ-1,1 (тип М1103) помимо основной цепи тока через землю создается цепь тока через реохорд, схема обеспечивает равенство этих токов, что позволяет изменением величины сопротивления реохорда изменять напряжение между движком реохорда и зондом.

Разностное напряжение посредством трансформатора подаётся на прерыватель, выпрямляющий ток, и затем на измерительный прибор. Момент компенсации наступает тогда, когда падение напряжения на участке реохорда до подвижного контакта равно падению напряжения на изменяемом сопротивлении. При этом ток в обмотках трансформатора равен нулю, что фиксируется измерительным прибором.

Условия эксплуатации РНИ-1,1:

Температура окружающего воздуха - от -25° С до +60° С.

Относительная влажность - до 98%.
