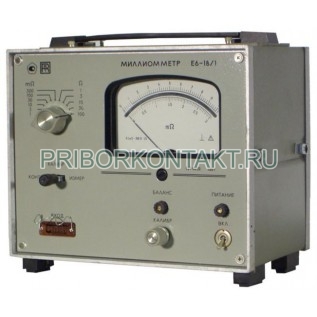

Миллиомметр Е6-18/1

Миллиомметр Е6-18/1

Е6-18/1 - миллиомметр для измерения малых значений активных электрических сопротивлений в диапазоне от 0,0001 Ом до 100 Ом. Прибор применяют при контроле переходных сопротивлений контактов коммутирующих устройств (электромагнитные реле, переключатели, разъемы и т.п.), а также при проверке качества металлизации элементов и узлов различных конструкций, включая объекты с индуктивной составляющей сопротивления. Модель встречается под обозначениями Е618/1, Е6 18/1, e6-18/1, e618/1, Э6-18/1, Є6-18/1.

Назначение и области применения

• Измерение переходных сопротивлений контактных групп и соединителей.
• Контроль качества металлизации и проводящих покрытий в составных узлах.
• Диагностика соединений в электрических цепях, где критичны малые значения Rx.
• Измерения сопротивлений с возможной индуктивной составляющей в составе контактов и коммутационных элементов.

Принцип измерения и особенности

Принцип работы основан на измерении падения напряжения на контролируемом сопротивлении при заданном токе, проходящем через объект. Измерение выполняют по четырехпроводной схеме, что снижает влияние сопротивления проводов и переходных контактов измерительных соединений на результат.

Е6-18/1 является модификацией базового Е6-18 и отличается наличием автономного питания, комплектом специальных измерительных кабелей и сниженным напряжением на разомкнутых токовых выводах, что удобно при работах с чувствительными соединениями и при выездных проверках.

Питание и режимы эксплуатации

Питание миллиомметра Е6-18/1 выполняется двумя элементами 373 "МАРС" с суммарным напряжением от 3,1 до 2,2 В или через блок питания от сети (220±22) В частотой (50±0,5) Гц. При автономной работе ток потребления от двух элементов 373 не превышает 120 мА, а при работе от сети через блок питания потребляемая мощность при номинальном напряжении не превышает 3 ВА.

Технические характеристики

Конструкция и эксплуатационные особенности

Для получения воспроизводимых результатов измерения рекомендуется использовать четырехпроводное подключение с раздельными токовыми и потенциальными цепями. Сниженное напряжение на разомкнутых токовых выводах (25±5) мВ уменьшает риск влияния измерителя на объект контроля и упрощает работу с контактными соединениями. Наличие выхода по постоянному напряжению (1000±15) мВ при полном отклонении указателя и выходного сопротивления (10±1) кОм позволяет подключать регистраторы или внешние измерительные устройства при стендовых испытаниях.

Преимущества применения

• Измерение малых сопротивлений от 0,0001 Ом до 100 Ом с нормированной точностью.
• Основная погрешность не более ±1,5% и вариация показаний не более 0,5% для задач контроля контактов и соединений.
• Четырехпроводная схема измерения для снижения влияния проводов и переходных сопротивлений.
• Автономное питание от элементов 373 "МАРС" и возможность работы от сети через блок питания.
• Низкое напряжение на разомкнутых токовых выводах (25±5) мВ для более безопасной и корректной проверки контактных цепей.
