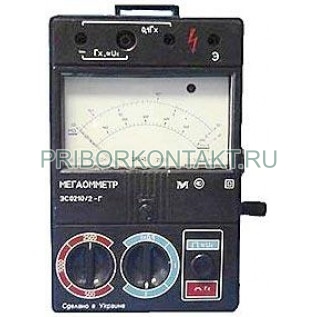

Омметр ЭС0210-Г

ЭС0210-Г

Мегаомметры ЭС0210-Г

Также этот прибор может называться: ЭС0210Г, ЭС0210 Г, ЕС0210-Г, ЕС0210Г, ЕС0210 Г, ЄС0210-Г, ЄС0210Г, ЄС0210 Г.

ЭС0210-Г мегаомметр применяется для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Также обеспечивает разряд ёмкости объекта после проведения измерений.

Модификации - ЭС0210/1-Г, ЭС0210/2-Г, ЭС0210/3-Г (Таблица 1).

Построен по схеме измерителя отношений с логарифмической шкалой.

Технические характеристики ЭС0210-Г:

Класс точности - 2,5.

Таблица 1

Диапазон измерений напряжений - от 0 до 600 В.

Пределы погрешностей:

- при измерении сопротивления - ±2,5% от длины шкалы;

- при измерении напряжения - ±2,5% от верхнего значения диапазона;

- относительная погрешность - ±15% от измеряемого сопротивления.

Заряд емкости объекта:

- величина - не более 0,5 мкФ;

- время - не более 15 с.

Разряд емкости объекта:

- величина - не более 0,5 мкФ;

- напряжение - от 2500 В до 42 В;

- время - не более 4 с.

Питание приборов мегаомметры ЭС0210-Г - встроенный электромеханический генератор.

Скорость вращения рукоятки генератора - от 120 об/мин до 144 об/мин.

Оперативный ток при закороченных зажимах - 0,6±0,2 мА.

Основные узлы мегаомметра:

- генератор переменного тока;

- преобразователь;

- электронный измеритель.

Режим работы - прерывистый.

Время измерения - 1 мин.

Время паузи - 2 мин.

Время установления показаний - не более 15 с.

Габаритные размеры - 210×230×150 мм.

Масса - не более 1,9 кг.

Условия эксплуатации ЭС0210-Г:

Рабочая температура окружающей среды - от -30º С до +50º С.

Относительная влажность при температуре 30º С - 90%.

Напряжение - от 187 В до 244 В.

Частота - 50±0,5 Гц; 60±0,5 Гц.

Норма средней наработки на отказ - 12500 ч.

Средний срок службы - 10 лет.
