Омметр ЦС4107

ЦС4107

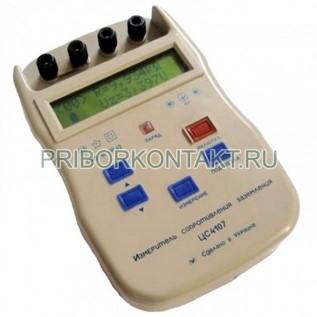

Измеритель сопротивления заземления ЦС4107

Также этот прибор может называться: ЦС 4107, ЦС-4107, tss4107, tss 4107, tss-4107.

ЦС4107 измеритель сопротивления заземления предназначен для измерения сопротивления растекания тока заземляющих устройств.

Сфера применения: предприятия энергетических сетей, электростанции и подстанции, а также в организациях и учреждениях, контролирующих условия обеспечения требований безопасности при эксплуатации электроустановок.

Измерители ЦС4107 относятся к электронным средствам измерительной техники с цифровым отсчетом и оборудованы микроконтроллером и жидкокристаллическим индикатором.

Технические характеристики ЦС4107:

Диапазон измерений - от 10 мОм до 20 кОм.

Токовые допустимые значения суммарного сопротивления вспомогательных электродов в зависимости от измеряемого сопротивления R - от 0 до 1000·R (не более 50 кОм).

Потенциальные допустимые значения суммарного сопротивления вспомогательных электродов:

- для R - от 10 мОм до 1 Ом - от 0 до 5 кОм;

- для R - от 1,001 Ом до 20 кОм - от 0 до 50 кОм.

Предел допустимой основной погрешности ЦС4107 - ±2,5%.

Частота измерительного тока - 128±8 Гц.

Напряжение на токовых зажимах - не более 36 В действующего значения.

Сила тока в цепи измерения - не более 350 мА.

Средняя наработка на отказ - не менее 10 000 ч.

Средний срок службы - не менее 10 лет.

Габаритные размеры - не более 230×140×59 мм.

Масса с аккумуляторами - не более 1 кг.

Принцип действия ЦС4107 основан на преобразовании напряжения сопротивления и силы тока, протекающего через это сопротивление, и дальнейшему преобразованию измеренной информации в величину сопротивления.

Измеритель ЦС4107 обеспечивает:

- автоматический выбор единиц измерений сопротивления;

- хранение в памяти результатов предыдущих пятидесяти измерений;

- индикация превышения уровня помех и допустимого сопротивления вспомогательных электродов.

Условия эксплуатации ЦС4107:

Температура окружающего воздуха - от -10° С до +55° С.

Относительная влажность окружающего воздуха при температуре 30° С - до 90%.

Электрическое питание - от 8 аккумуляторов типа АА с номинальным напряжением - 1,2 В каждый.

Сила тока потребления - не более 1,0 А.

Степень защиты корпуса - IP42 по ГОСТ 14254-96.
