Омметр ЕР 331

ЕР 331

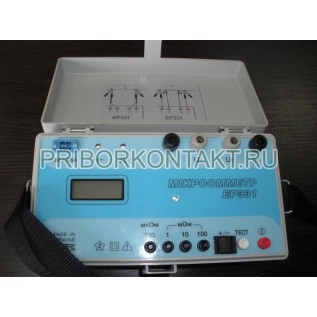

Микроомметр цифровой ЕР 331

Также этот прибор может называться: ЕР-331, ЕР331, ЕР зз1, er 331, er-331, er331, yer 331, yer-331, yer331.

ЕР 331 микроомметр цифровой предназначен для измерения переходных сопротивлений контактов высоковольтных выключателей и разъединителей, автоматических выключателей, болтовых, сварных, паяных соединений; сопротивления шин, кабелей, плавких вставок, и других частей силового оборудования.

Технические характеристики ЕР 331:

Диапазон измерения - от 1 мкОм до 100 мОм.

Максимальное разрешение - 0,1 мкОм.

Измерительный ток - 10 А.

Допустимая основная погрешность микроомметра ЕР 331 при диапазоне измерения сопротивления:

- от 1 мкОм до 100 мкОм - ±(1% Rx+10 ЕМР), где ЕМР=0,1 мкОм;

- от 0,01 мОм до 1 мОм - ±(0,6% Rx+4 ЕМР), где ЕМР=0,001 мОм;

- от 0,1 мОм до 10 мОм - ±(0,3% Rx+2 ЕМР), где ЕМР=0,01 мОм;

- от 1 мОм до 100 мОм - ±(0,3% Rx+2 ЕМР), где ЕМР=0,1 мОм.

Пределы допускаемой дополнительной погрешности ЕР 331, при измерении сопротивления, вызванной изменением температуры внешней среды относительно нормального значения (20±5° С) на каждые 10° С в пределах зоны рабочих температур равны половине предела допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности, при измерении сопротивления, вызванной воздействием внешнего переменного, близкого к синусоидальному магнитному полю частотой 50 Гц и напряжённостью до 400 А/м равны половине предела допускаемой основной погрешности.

Напряжение питания приборов микроомметры ЕР 331 автономное от встроенного герметического аккумулятора при токе 3,2 А или 2,8 А - не более 6 В.

Ток потребляемый прибором:

- без подсветки - не более 20 мА;

- в режиме подсветки - не более 60 мА.

Номинальное значение амплитуды импульса измеряемого тока на всех диапазонах измерения - 10 А.

Длительность амплитуды импульса измеряемого тока - 0,4 с.

Значение напряжения постоянного тока на токовых выводах - не более 7 В.

Количество измерений до разряда аккумулятора ЕР 331 - не менее 1000.

Изменение результата измерения в нормальных условиях использования при удержании его значения на цифровом табло на протяжении 10 с - не более 5 ЕМР.

Входное сопротивление постоянного тока на потенциальных выводах прибора - 1 кОм.

Время установления рабочего режима - непосредственно после включения.

Повторно кратковременный режим измерения прибором с интервалом - не менее 5 с.

Напряженность магнитного поля частотой 50 Гц - не более 400 А/м.

Напряжение источника питания для прибора микроомметр ЕР 331 - от 4,2 В до 7,2 В.

Габаритные размеры - 240×130×105 мм.

Масса без соединительных проводов - не более 1,5 кг.

Принцип измерения базируется на методе определение соотношений падения напряжений на сопротивлении, что измеряется, и образцовом сопротивлении при прохождении через них заданного тока.

Измерение сопротивления производится по четырехпроводной схеме.

Микроомметр адаптирован к требованиям эксплуатирующих подразделений и исключает подстройку перед началом и в процессе работы.

Условия эксплуатации ЕР 331:

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность при +25° С - до 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
