Омметр М4100/5

Мегаомметр М4100/5 (М41005, М 4100/5, М-4100/5, m4100/5, m 4100/5, m-4100/5)

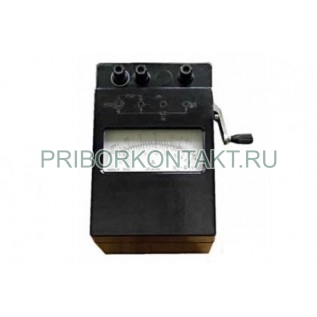

Мегаомметр М4100/5 - переносной прибор для контроля сопротивления изоляции электрических цепей, не находящихся под напряжением. Источник испытательного напряжения выполнен в виде встроенного генератора с ручным приводом, поэтому прибор удобен для работ на объектах без доступа к сети питания.

Назначение и области применения

• измерение сопротивления изоляции кабельных линий, электропроводки и соединительных жгутов
• проверка изоляции электроцепей и оборудования при наладке, ремонте и регламентных испытаниях
• контроль состояния изоляции в цеховых и полевых условиях при обследовании электроустановок

Функции и особенности

• два измерительных диапазона - 0-2000 кОм и 0-1000 МОм
• повышенное выходное напряжение на диапазоне "МОм" - 2500 ±250 В
• автономная работа за счет ручного генератора
• достижение рабочего режима сразу после выхода на номинальную скорость вращения рукоятки
• два исполнения корпуса - с дополнительной крышкой для укладки проводов или с футляром

Технические характеристики

Конструкция и эксплуатационные особенности

Прибор рассчитан на измерения после снятия напряжения с объекта контроля. Испытательное напряжение формируется при вращении рукоятки встроенного генератора; номинальные параметры обеспечиваются при скорости 120 об/мин. Такое решение снижает зависимость от внешних источников питания и упрощает применение при выездных проверках. Для удобства переноски и хранения предусмотрены варианты исполнения с крышкой для укладки соединительных проводов или с защитным футляром.

Преимущества применения

• широкий диапазон измерений до 1000 МОм
• высокое испытательное напряжение 2500 ±250 В для диагностики изоляции
• нормируемая точность - не более ±1% от длины шкалы
• работа в диапазоне температур -30...+40 °С и при влажности до 90% при +30 °С
• удобная транспортировка - исполнение с крышкой или с футляром
