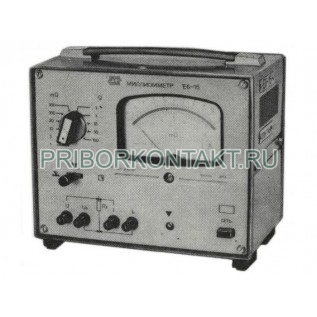

Омметр Е6-14

Также этот прибор может называться: Е614, Е6 14, ye6-14, ye614, ye6 14, е614, е6 14, е6-14.

Е6-14 тераомметр универсальный предназначен для измерения сопротивлений постоянному току, постоянного тока и напряжения.

Тераомметры Е6-14 можно использовать для измерения сопротивлений резисторов, сопротивлений изоляции, токов, а также поверхностных и объемных сопротивлений различных материалов.

Сфера применения: в лабораторной и производственной практике, а также при автоматизации процессов изготовления и контроля постоянных сопротивлений.

- сопротивления постоянному току - от 10 МОм до 10 000 ТОм;

- силы тока - от 0,1 мкА до 0,001 пА;

- напряжения - от 1 мВ до 10 В.

- сопротивления с множителями 0,1; 0,3; 1; 3; 10; 30; 100 - 100 МОм; 10 ГОм; 10 ТОм;

- сопротивления, обратно пропорциональная шкала - от 10 ТОм до 100 ТОм;

- силы тока с множителями 0,01; 0,03; 0,1; 0,3; 1; 3; 10 - 0,01 мкА; 0,1 нА; 1 пА.

- напряжения - 10 мВ; 30 мВ; 100 мВ; 300 мВ; 1 В; 3 В; 10 В.

Диапазон измерения напряжения на пределах 0,01 В; 0,03 В; 0,1 В; 0,3 В; 1 В; 3 В; 10 В - от 1 мВ до 10 В.

- к номиналу шкалы 10 ТОм; 100 ТОм - 15%;

- к номиналу шкалы от 100 ГОм до 1 ТОм - 4%;

- к номиналу шкалы от 1 ТОм до 100 ТОм - 6%;

- к номиналу шкалы от 100 ТОм до 10 000 ТОм - 10%;

- к номиналу шкалы от 0,01 пА до 1 пА - 6%;

- к номиналу шкалы от 1 пА до 0,1 мкА - 4%;

Относительная погрешность измерения напряжения прибором Е6-14 - 2,5%.

- ток от 0,1 мкА до 1 пА - 4%;

- ток от 1 пА до 0,1 фсА - 6%.

Входное сопротивления при измерении напряжений - 10 000 ТОм.

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Напряжение питания от двух химических источников - от 1,2 В до 1,4 В.

Потребляемая мощность - 15 В?А.

- прибора - 390?210?295 мм;

- измерительной камеры - 380?240?340 мм.

Масса - не более 14 кг.

Конструктивное исполнение - в виде переносного малогабаритного прибора. Тераомметр Е6-14 обеспечивает измерение всех типов сопротивлений, применяемых в радиоаппаратуре, а также сопротивлений изоляции конденсаторов, различных величин переходный сопротивлений контактов, а также отбор и сортировку сопротивлений по процентному отклонению их величин от номинала с записью полученных результатов на самописце и другие измерения.

Температура окружающего воздуха - от +10° С до +30° С.

Относительная влажность при +20° С - до 80%.
