Омметр Ф4100

Ф4100

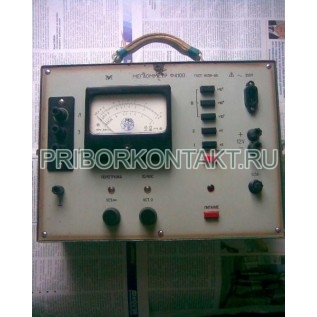

Мегаомметр Ф4100

Также этот прибор может называться: Ф-4100, Ф 4100.

Ф4100 мегаомметр предназначается для измерения сопротивления и коэффициента абсорбции изоляции электрических цепей, не находящихся под напряжением.

Технические характеристики Ф4100:

Класс точности - 2,5.

Диапазон измерений - от 0 до 50 000 МОм.

Диапазоны измерений сопротивления изоляции:

- в положении переключателя I×1 - от 0 до 50 МОм;

- в положении переключателя II×1 - от 3 МОм до 50 МОм;

- в положении переключателя III×10 - от 30 МОм до 500 МОм;

- в положении переключателя III×10² - от 300 МОм до 5000 МОм;

- в положении переключателя III×10³ - от 3000 МОм до 50 000 МОм.

Номинальное напряжение на разомкнутых зажимах - 2500 В.

Номинальное время срабатывания реле - 15 с; 60 с.

Время установления показаний прибора Ф4100 - не более 4 с.

Потребляемая мощность:

- от сети переменного тока - не более 20 В·А;

- от внешнего источника постоянного тока - не более 1 В·А.

Габаритные размеры - 370×285×185 мм.

Масса мегаомметра Ф4100 - не более 9 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +30° С - до 80%.

Питание от сети переменного тока:

- напряжение - (220±4,4) В;

- частота - (50±1) Гц.

Питание от внешнего источника - (12±0,3) В.

Изготовитель гарантирует соответствие мегаомметров Ф4100 требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
