Мегаомметр М4100/4

Мегаомметр М4100/4 (М41004, М 4100/4, М-4100/4, m4100/4, m 4100/4, m-4100/4)

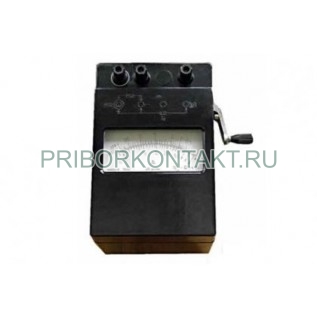

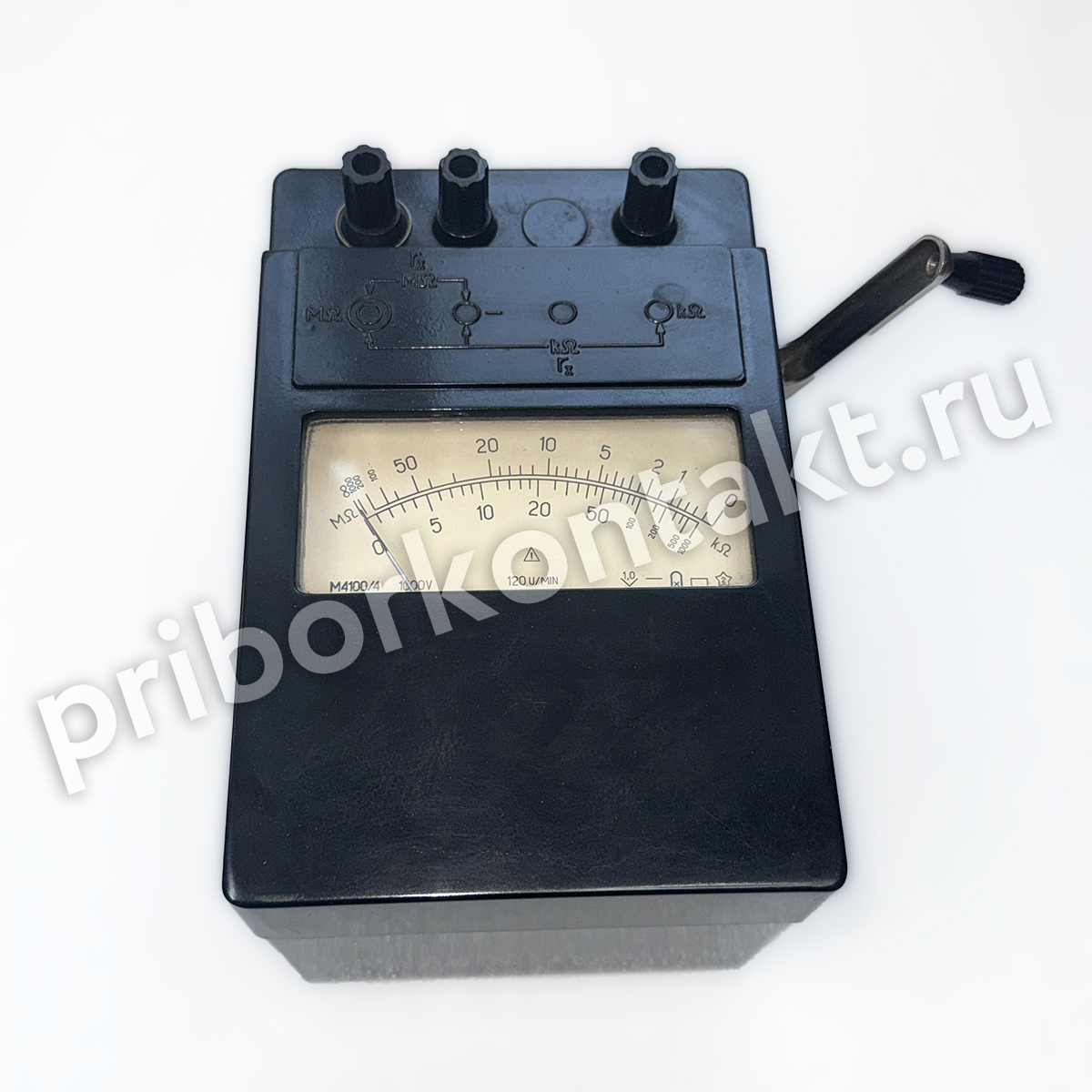

Мегаомметр М4100/4 - переносной прибор с автономным питанием от встроенного ручного генератора, предназначенный для контроля сопротивления изоляции. Модель применяется при наладке, ремонте и регламентных испытаниях электрических цепей и элементов, которые должны быть предварительно обесточены.

Назначение и области применения

• измерение сопротивления изоляции электрических цепей, не находящихся под напряжением
• проверка кабелей, проводки, коммутационных линий, клеммных сборок, обмоток и аппаратов после монтажа и ремонта
• эксплуатационный контроль состояния изоляции в цеховых и выездных условиях

Функции и особенности

• два диапазона измерений - 0-1000 кОм и 0-200 МОм
• испытательное напряжение на диапазоне "МОм" - 1000 ±100 В
• ручной привод генератора - работа без батарей и сети
• быстрое приведение в рабочий режим - сразу после достижения номинальной скорости вращения

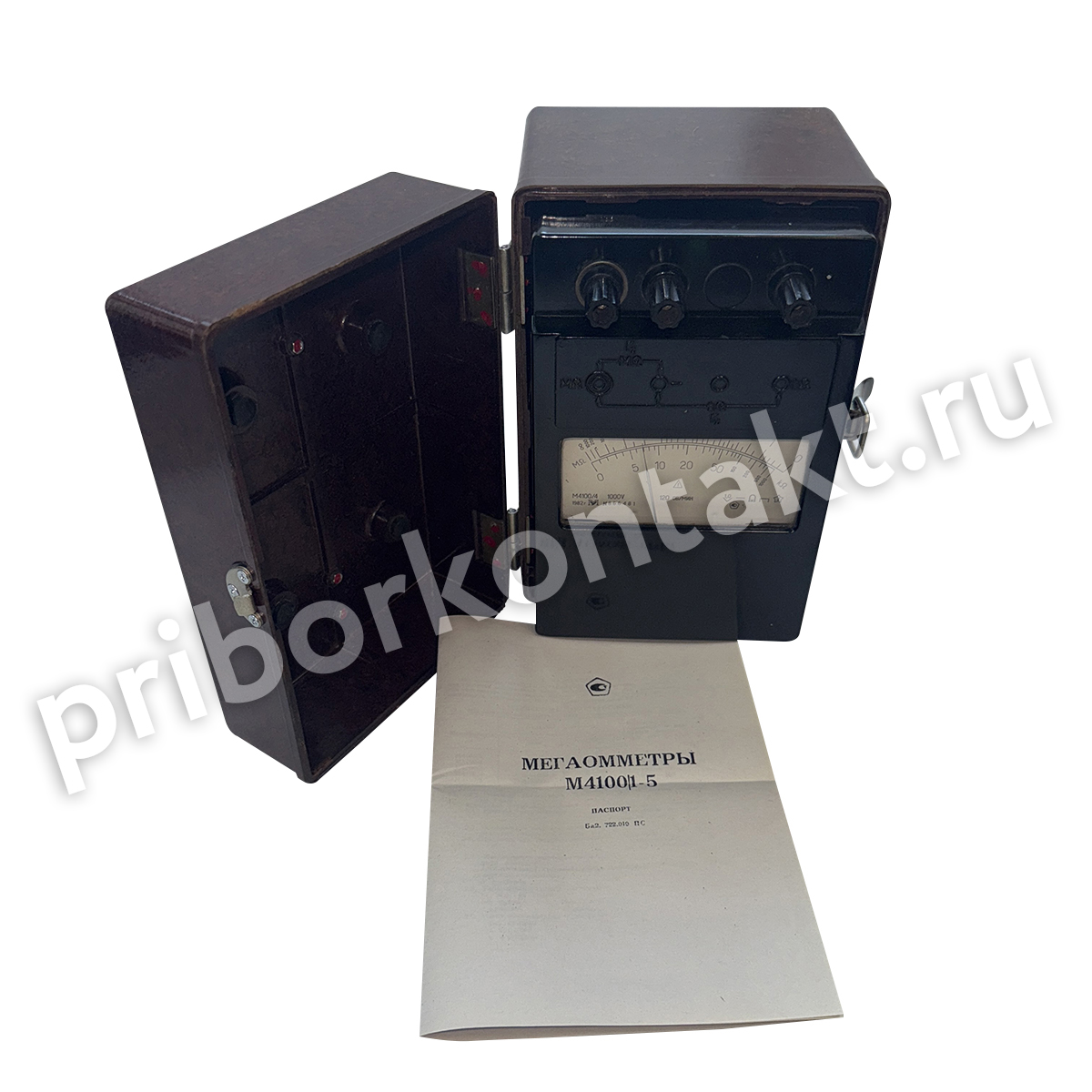

• исполнения для транспортировки и хранения - с дополнительной крышкой для укладки проводов или с футляром

Технические характеристики

Конструкция и эксплуатационные особенности

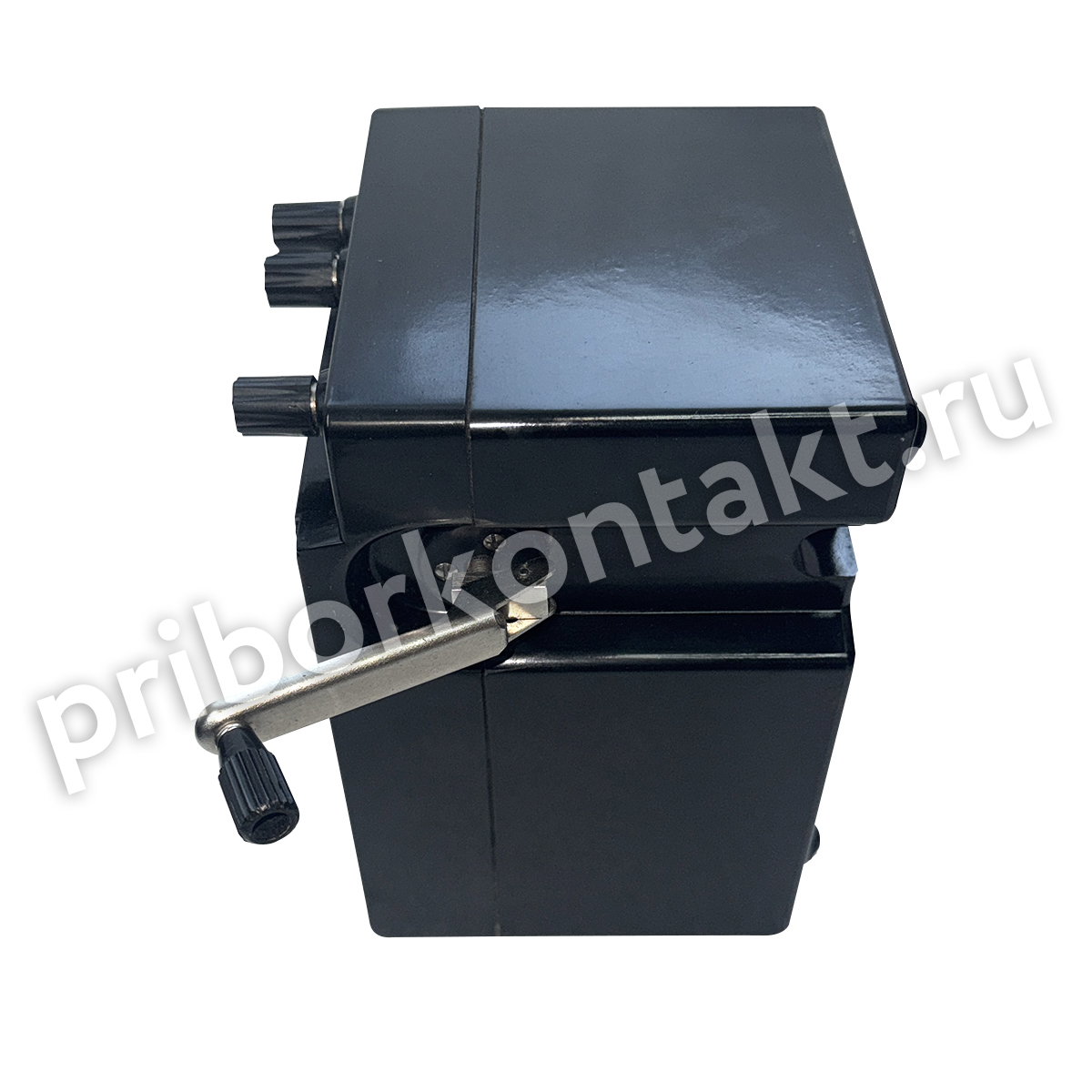

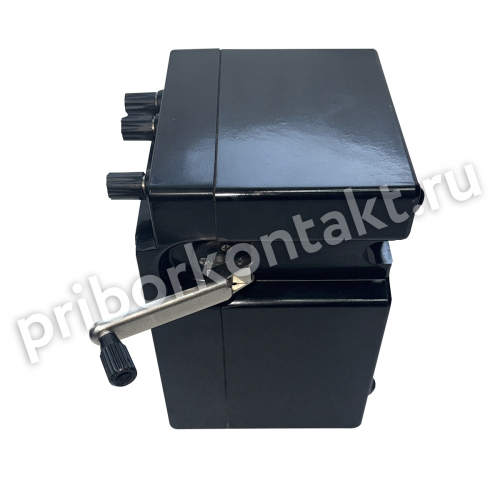

М4100/4 выполнен в переносном корпусе и рассчитан на работу без внешних источников питания. Генератор вырабатывает испытательное напряжение при вращении рукоятки, а нормированные характеристики достигаются при скорости 120 об/мин. Это удобно при обследовании объектов на месте - в шкафах управления, на трассах кабелей, в ремонтных зонах. Для упорядоченного хранения соединительных проводов предусмотрено исполнение с крышкой, а для частых перевозок подходит вариант с футляром.

Преимущества применения

• верхний предел измерения изоляции до 200 МОм при выходном напряжении 1000 ±100 В
• нормируемая точность - погрешность не более ±1% от длины шкалы
• полная автономность - ручной встроенный генератор
• работа в широком диапазоне условий -30...+40 °С, влажность до 90% при +30 °С
• удобная транспортировка - выбор исполнения с крышкой или с футляром
