Магазин сопротивления Р4830/1

Магазин сопротивления Р4830/1

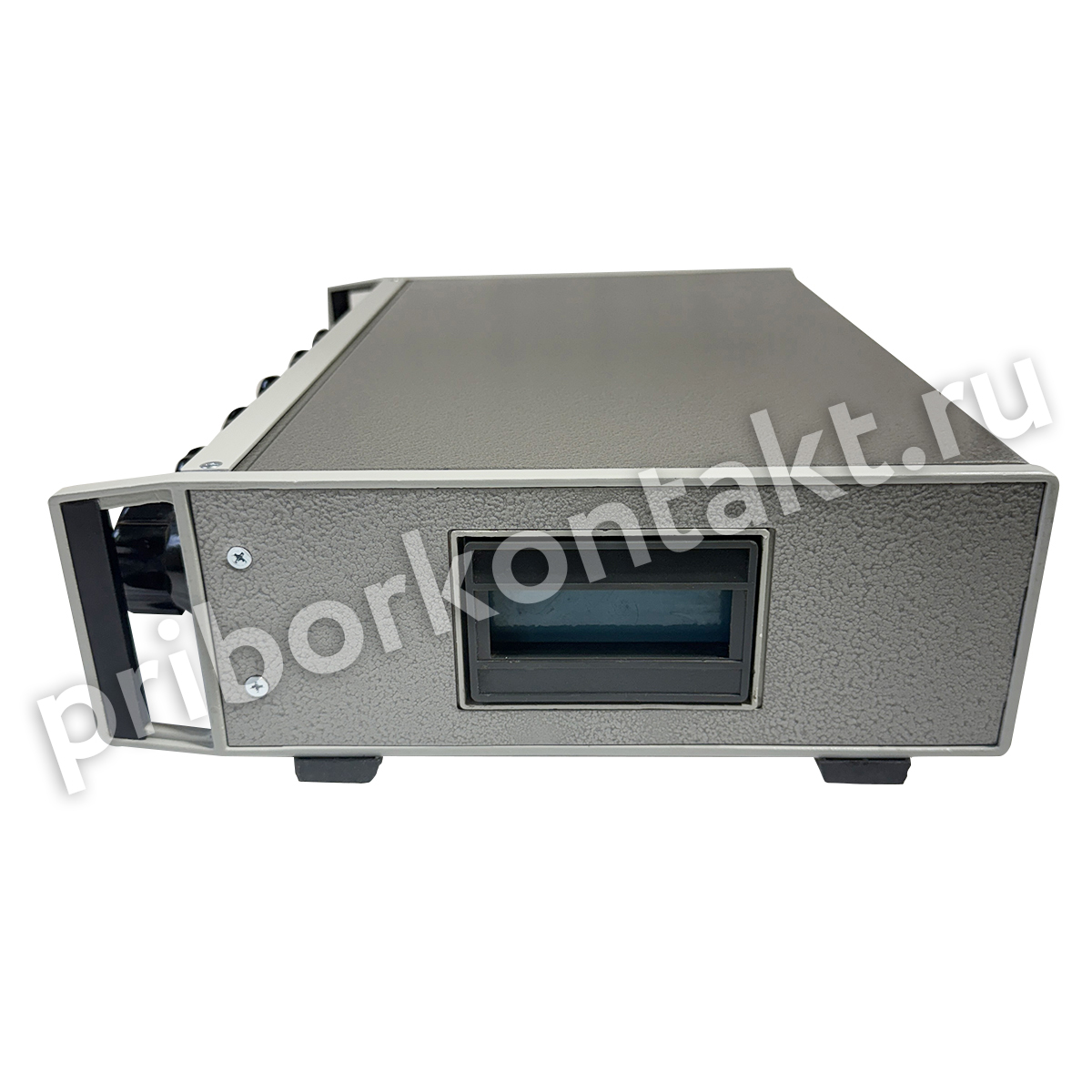

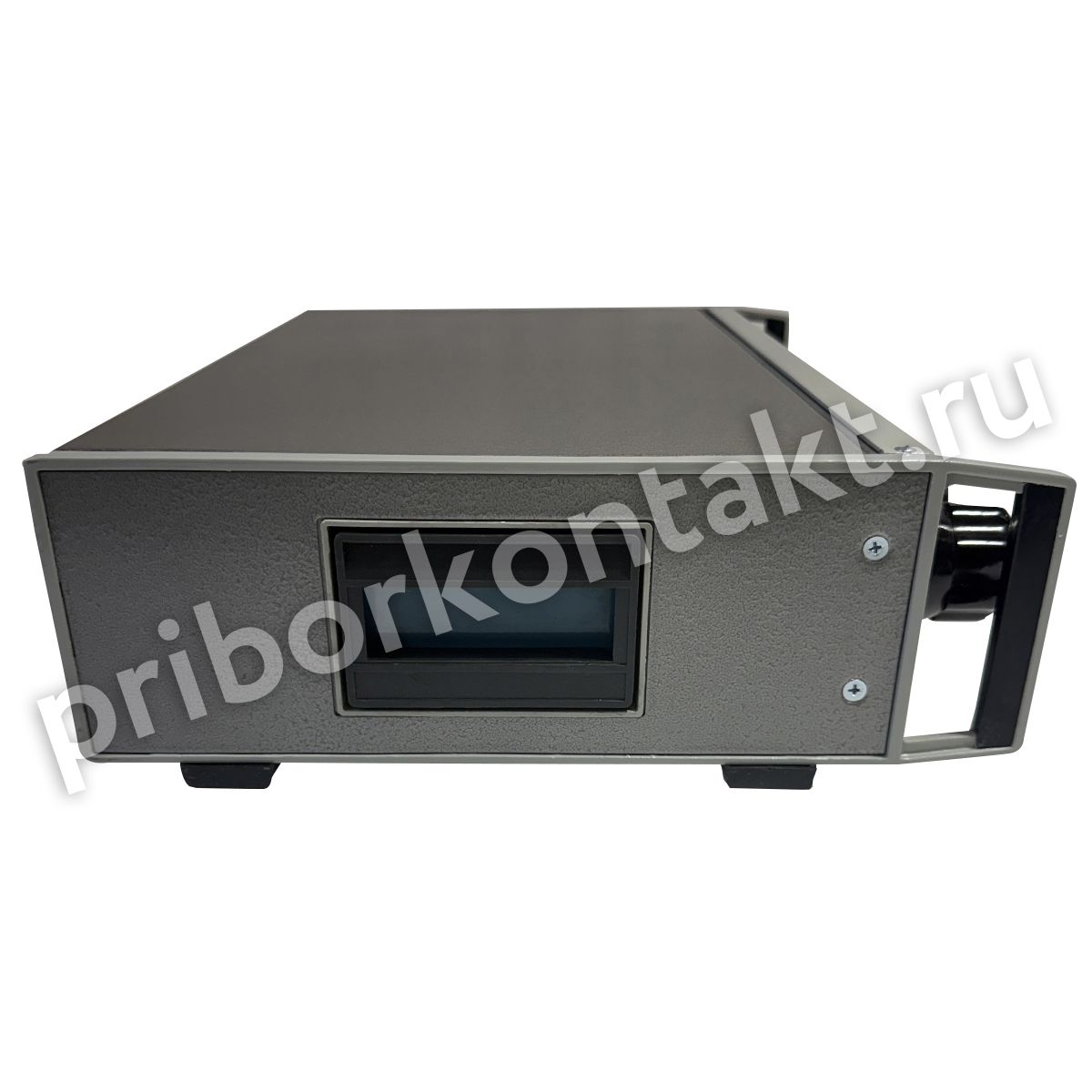

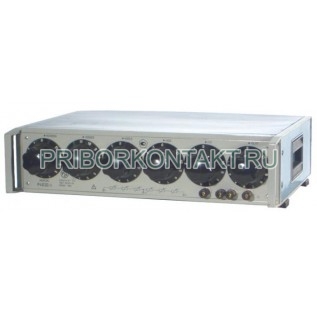

Р4830/1 - прецизионный магазин сопротивления для работы в цепях постоянного и переменного тока частотой до 50 кГц в качестве многозначной меры электрического сопротивления. Прибор используют в метрологических работах, при поверке и калибровке измерителей сопротивления, мостов, омметров, а также в лабораторной наладке и испытаниях, где требуется стабильная дискретная установка сопротивления с малым шагом. Обозначения модели: Р 4830/1, Р-4830/1, p4830/1, p 4830/1, p-4830/1.

Назначение и области применения

• Воспроизведение заданных значений сопротивления в цепях постоянного и переменного тока до 50 кГц.
• Поверка и настройка измерителей сопротивления и измерительных мостов.
• Лабораторные измерения, подбор режимов, проверка трактов и цепей с нормированными требованиями к погрешности и стабильности.

Функции и особенности

• Диапазон воспроизводимого сопротивления от 0,01 Ом до 12222,21 Ом с шагом 0,01 Ом.
• Класс точности 0,05/2,5·10^-5 с нормированием отклонения по формуле, зависящей от включенного сопротивления.
• Два варианта подключения - через обычные зажимы "1"-"2" и через низкоомные зажимы "2"-"3" для работы с малыми сопротивлениями.
• Нормирование начального сопротивления R₀ и его вариации ΔR₀ для каждого типа зажимов.
• Ограничения по мощности рассеивания на ступень для разных декад и нормирование постоянной времени τ для оценки влияния паразитных параметров.
• Нормированная частотная погрешность и верхние пределы частотного диапазона по декадам.

Условия применения

Нормальные условия применения:

• температура (20±2)°С
• относительная влажность 25-80%
• атмосферное давление 84-106,7 кПа (630-800 mm Hg)

Рабочие условия применения:

• температура (20±10)°С
• относительная влажность 25-80% в рабочем диапазоне температур
• атмосферное давление 84-106,7 кПа (630-800 mm Hg)

Технические характеристики

Начальное сопротивление и вариации (таблица 1)

Мощность рассеивания ступеней

Номинальная мощность рассеивания каждой ступени:

• декада "Х10000 Ом" - не более 0,025 W
• декада "Х100000 Ом" - не более 0,0025 W
• декады "Х1 Ом", "Х10 Ом", "Х100 Ом", "Х1000 Ом" - не более 0,25 Вт
• декада "Х0,1 Ом" - 0,025 Вт
• декада "Х0,01 Ом" - 0,0025 Вт

Максимальная мощность рассеивания каждой ступени:

• "Х100000 Ом" - не более 0,005 Вт
• "Х10000 Ом" - не более 0,05 Вт
• "Х1000 Ом", "Х100 Ом", "Х10 Ом", "Х0,01 Ом" - не более 0,5 Вт
• "Х0,1 Ом" - не более 0,05 Вт
• "Х0,01 Ом" - не более 0,005 Вт

Погрешность и стабильность

Предел допускаемого отклонения действительного значения сопротивления δ (в процентах от номинального) в нормальных условиях применения определяется выражением:

δ₁=±(0,05 + 2,5·10^-5(R_k/R - 1)),

где R_k - наибольшее значение сопротивления магазина, Ом; R - номинальное значение включенного сопротивления, Ом.

Отклонение при первичной поверке и допускаемое изменение сопротивления за год (нестабильность) не превышают значения, вычисленного по формуле δ₁, при установившемся тепловом равновесии и мощности рассеивания не выше номинальной. Для включения декад "Х0,1 Ом" и "Х0,01 Ом" номинальный ток не более 0,3 А.

Дополнительная погрешность из-за изменения температуры между пределами нормальных условий и точкой в смежной области рабочих условий численно равна значению по формуле δ₁.

Постоянная времени τ (таблица 2)

Предельные значения постоянной времени τ, при исключении начальной индуктивности и соединении экрана с низкоомным выводом, не превышают:

Частотный диапазон по декадам (таблица 3)

При включении более одной декады верхний предел частотного диапазона не должен превышать 20,00 кГц. Дополнительная погрешность, вызванная изменением частоты от нуля до верхнего предела по таблице, не превышает значений, определенных формулой δ₁, при мощности рассеивания не выше номинальной и установившемся тепловом равновесии.

Конструкция и эксплуатационные особенности

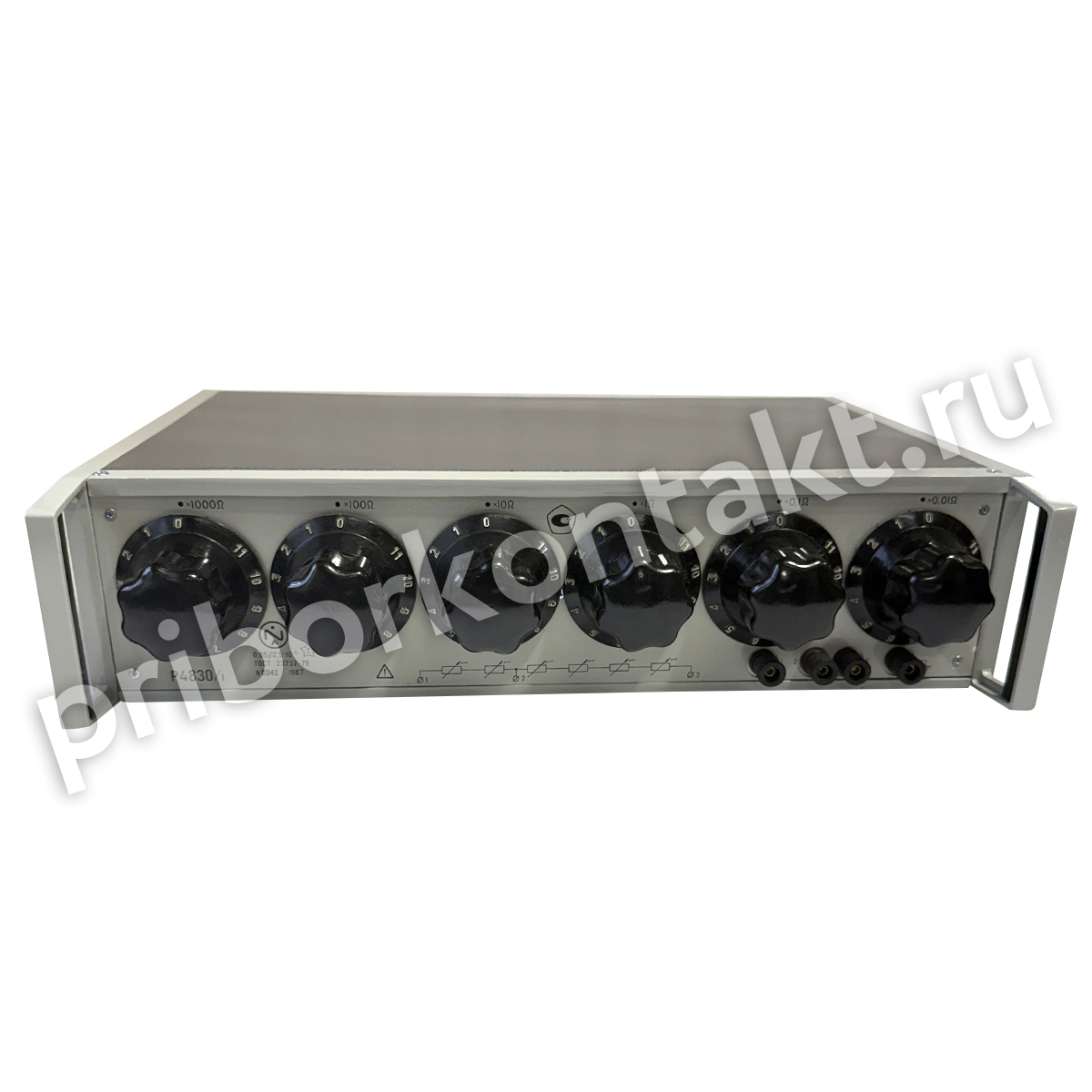

Магазин Р4830/1 выполнен с декадными переключателями и набором зажимов, позволяющих выбирать схему подключения под задачу: обычные зажимы применяют для большинства измерений, а низкоомные - для минимизации влияния переходных сопротивлений при малых значениях R. При работе на переменном токе важно учитывать верхние пределы частот по декадам и ограничение 20,00 кГц при одновременном включении нескольких декад. Для сохранения метрологических характеристик следует соблюдать ограничения по мощности рассеивания ступеней и режим теплового равновесия.

Содержание цветных материалов (таблица 4)

Преимущества применения

• Широкий диапазон 0,01-12222,21 Ом с мелким шагом 0,01 Ом для точной установки сопротивления.
• Нормирование точности по формуле δ₁ и стабильности (включая нестабильность за год) на уровне требований к эталонным мерам.
• Возможность низкоомного подключения "2"-"3" и нормированная начальная индуктивность не более 1 μH при R≤1 Ом.
• Работа в цепях переменного тока до 50 кГц с заданными пределами по декадам и ограничением по частоте при включении нескольких декад.
• Проверенная изоляция: сопротивление не менее 2·10⁸ Ом и испытательное напряжение 2 кВ, 50 Гц, 1 мин.
