Описание товара

Р5000

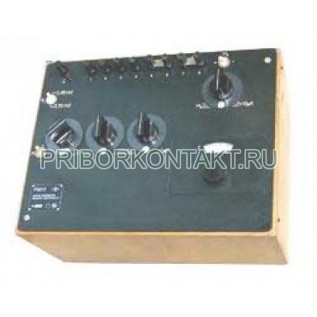

Магазин индуктивности Р5000 (Р 5000, Р-5000, p5000, p 5000, p-5000)
Предназначен для применения в качестве меры взаимной индуктивности в цепях постоянного и переменного тока частотой до 10 кГц.
Номинальная область частот: до 5000Гц.
Расширенная область частот: до 10000Гц.
Наибольшее значение взаимной индуктивности магазина 11,111мГн
Класс точности 0,2

Магазины индуктивности Р5000 предназначены для применения в качестве меры взаимной индуктивности в цепях постоянного и переменного тока частотой до 10 кГц.
Магазин взаимной индуктивности Р5000 предназначен для работы в закрытых сухих отапливаемых помещениях в условиях умеренного климата при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% (при 25°С).
Технические данные
Класс точности 0,2 по ГОСТ 20798-75. Наибольшее значение взаимной индуктивности магазина 11,111мГн. Число декад магазина Р5000- четыре: 0,001- 0,011мГн; 0,01-0,1мГн; 0,1-1мГн; 1-10мГн. Каждая декада магазина со ступенчатым изменением взаимной индуктивности дает возможность включать любую взаимную индуктивность из ряда: (0,1,2,3,4,5,6,7,8,9,10)10nмГн, где n- числа -2; -1; 0.
Декада магазина Р5000 с плавным изменением взаимной индуктивности (вариометр) дает возможность включать любую взаимную индуктивность из ряда: (0,1,2,3,4,5,6,7,8,9,10,11)10-3мГн. Верхнее значение нормальной области частот, расширенная область частот, значения нормального и максимального токов первичных и вторичных обмоток указаны в табл.1. Максимальное напряжение, подводимое к первичной обмотке магазина не превышает 300 В. Предел допускаемой основной погрешности (δ) магазина Р5000, выраженный в процентах от номинального значения взаимной индуктивности, равен δ = ±0,2(1+0,04/М),
где М - числовое значение включенной взаимной индуктивности в кГн, при соблюдении следующих нормальных условий:
температура окружающего воздуха 20±5°С;
относительная влажность воздуха 65±15% атмосферное давление 100000±4000Па (750±30 мм.рт.ст);
частота любая в пределах нормальной области; значение тока не более нормального;
начальная взаимная индуктивность должна быть исключена из результатов измерения;
должна быть включена только поверяемая декада; отсутствие внешних магнитных полей, кроме поля Земли.
Фазовая погрешность магазина Р5000 не превышает 3·10-3 рад. Начальная взаимная индуктивность магазина не превышает 0,5 мкГн. Изменение взаимной индуктивности магазина Р5000, вызванное отклонением частоты от верхнего значения нормальной области частот до любого значения расширенной области, не превышает предела допускаемой основной погрешности.
Изменение взаимной индуктивности магазина Р5000, вызванное отклонением температуры окружающего воздуха от нормальной в пределах рабочего диапазона температур, не превышает на каждые 10°С изменения температуры половины предела допускаемой основной погрешности.
Дополнительная погрешность из-за взаимного влияния между включенными смежными декадами не превышает 0,33 предела допускаемой основной погрешности. Изменение начальной взаимной индуктивности не превышает ±0,035 мкГн при изменении: температуры окружающего воздуха от 20 до 10 или 35°С; частоты от верхнего значения нормальной области частот до любой в расширенной области.
Изменение взаимной индуктивности магазина Р5000, вызванное влиянием внешнего магнитного поля частотой f Гц, равной любой в пределах рабочего диапазона частот, и напряженностью H=4000/f А/м, но не более 8 А/м, не превышает удвоенного предела допускаемой основной погрешности.
Установившееся превышение температуры перегрева обмоток магазина Р5000 при прохождении максимального тока не превышает 25°С. Максимальное значение сопротивления постоянному току первичной и вторичной обмоток не превышает 40 и 10 Ом соответственно. Ёмкость между перемкнутыми изолированными электрическими цепями магазина и экраном не более 200 пФ.
Сопротивление изоляции между перемкнутыми изолированными электрическими цепями магазина Р5000 и экраном, а также между первичными и вторичными обмотками декад не менее 100 МОм.
Изоляция между первичными и вторичными обмотками декад, а также между перемкнутыми изолированными электрическими цепями магазина Р5000 и экраном выдерживает в течение 1 мин действие испытательного напряжения 2 кВ практически синусоидального переменного тока частоты 50 Гц. Габаритные размеры не превышают 405x315x240 мм. Масса не более 11 кг.
Таблица 1.
Декады

Верхнее значение нормальной области частот, кГц

Расширен-
ная область частот, кГц

Ток обмоток нормальный, А

Ток обмоток максимальный, А
Первич-
ной
Вторич-
ной
Первич-
ной
Вторич-
ной
1мГн-10мГн
1,5
1,5-2
0,25А
0,25А
0,5А
0,5А
0,1мГн-1мГн
2,5
2,5-5
0,25А
0,25А
0,5А
0,5А
0,01мГн-0,1мГн
2,5
2,5-5
0,5А
0,5А
1А
0,5А
0,001мГн-0,011мГн
5
5-10
0,5А
0,5А
1А
1А
