Мера индуктивности L-0370-2

L-0370-2

Мера индуктивности L-0370-2

Также это изделие может называться: L03702, L 0370 2, Л-0370-2, Л03702, Л 0370 2.

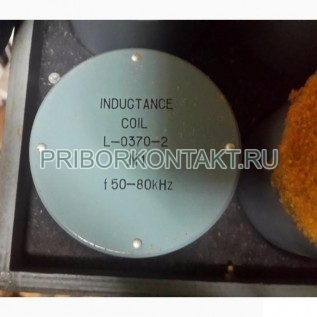

L-0370-2 мера индуктивности представляет собой измерительную катушку, которая обладает постоянной установленной индуктивностью.

Меры L-0370-2 выполняют в виде обмоток из медной проволоки на изоляционных каркасах. Чтобы получить малое значение остаточных параметров, каркасы катушек выполняют из материалов, у которых магнитная проницаемость равна единице, таких, как фарфор, мрамор, керамика, кварцевое стекло, пластмассы.

Технические характеристики L-0370-2:

Диапазон измерения - от 0,1 мкГн до 200 мГн.

Предел частоты - 30 МГц.

Истинные значения катушек (1 комплект):

- L1 - 23 мГн;

- L2 - 2,6 мГн;

- L3 - 296 мГн;

- L4 - 34,5 мГн;

- L5 - 4,2 мГн;

- L6 - 0,63 мГн.

Истинные значения катушек (2 комплект):

- L1 - 22,6 мГн;

- L2 - 2,56 мГн;

- L3 - 295 мГн;

- L4 - 34,6 мГн;

- L5 - 4,2 мГн;

- L6 - 0,52 мГн.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.

L-0370-2 работают в условиях умеренного климата в закрытых сухих отапливаемых помещениях.

Для уменьшения поверхностного эффекта в катушках, работающих на повышенных частотах, применяется многожильный провод.

Обмотки катушек L-0370-2 для повышения сопротивления изоляции пропитывают специальными маслами и заливают фиксирующей массой. Зажимы катушек индуктивности для уменьшения частотной зависимости от вихревых токов выполняют специальной конструкции.
