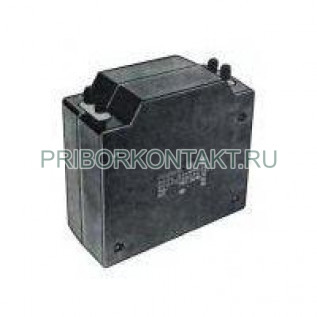

Мера взаимной индуктивности Р5009

Также этот прибор может называться: Р-5009, Р 5009, p5009, p-5009, p 5009.

Р5009 мера взаимной индуктивности используется в качестве образцовой меры индуктивности в цепях переменного тока при поверочных работах в лабораториях промышленных предприятий и научно-исследовательских институтов.

Меры взаимной индуктивности состоят из двух обмоток, размещенных концентрически в пластмассовом корпусе.

Технические характеристики Р5009:

Номинальная индуктивность - от 100 мкГн до 10 мГ.

Номинальная частота - 5 кГц.

Класс точности - 0,1.

Аттестация мер Р5009 проводится на частоте:

- Р5009/1, Р5009/2 - 5 кГц; 30 кГц; 50 кГц;

- Р5009/3, Р5009/4, Р5009/5 - 5 кГц; 10 кГц; 30 кГц;

- Р5009/6, Р5009/7- 1 кГц; 5 кГц; 10 кГц.

Предел допускаемой основной погрешности меры Р5009, выраженный в процентах от номинального значения при нормальных условиях эксплуатации и отклонении частоты от номинальной не более чем на ±0,1% - не более ±0,1%.

Погрешность аттестации мер, выраженная в процентах от номинального значения взаимной индуктивности:

- на частоте 1 кГц и 10 кГц - не более ±0,1%;

- на частоте 30 кГц и 50 кГц - не более ±0,2%.

Фазовая погрешность при номинальной частоте - не более 3·10^-3 рад.

Изменение температурного коэффициента меры Р5009 при отклонении температуры от нормальной - не более 0,005% на 1 К.

Испытательное напряжение - 2 кВ.

Наработка на отказ - не менее 49 500 ч.

Средний срок службы - не менее 6 лет.

Габаритные размеры - 200×210×100 мм.

Масса меры Р5009 - не более 1,6 кг.

Условия эксплуатации Р5009:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
