Меры индуктивности L-0170-2

Также это изделие может называться: L01702, L 0170 2, Л-0170-2, Л01702, Л 0170 2.

L-0170-2 мера индуктивности предназначена для использования в качестве образцовых средств или элементов измерительных схем переменного тока частотой от 1 кГц до 30 МГц.

Сфера применения: лаборатории научно-исследовательских институтов, промышленных предприятий и метрологических служб.

Технические характеристики L-0170-2:

Номинальные значения индуктивности, максимальное значение частоты, минимальное значение Q и значения емкости мер представлены в таблице:

Отклонение измерения от номинала на низкой частоте:

- от 0,1 мкГц до 10 мкГц - ±(0,2% + 1·10^-9 Гн);

- от 20 мкГц до 200 мГц - 0,2%

Основная погрешность значения измерения от номинала на низкой частоте:

- от 0,1 мкГц до 2 мкГц - ±(0,2% + 1·10^-9 Гн);

- от 5 мкГц до 200 мГц - 0,2%

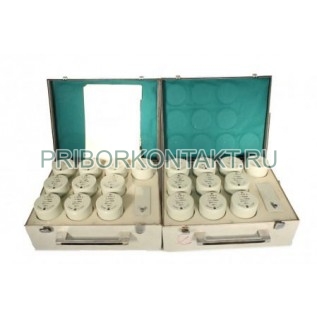

Каждая мера из набора выполнена в виде однослойного или многослойного соленоида в форме цилиндра.

Меры индуктивностью:

- от 1 мнГн до 20 мкГн - имеют резьбу;

- от 50 мкГн до 200 мГн - секционные.

Меры L-0170-2 со значениями от 0,1 мкГн до 5 мкГн - без формы. Они изготавливаются из специального высокочастотного прессованного материала.

Особенностью мер индуктивности является то, что их электрические клеммы не имеют пружинистых свойств. Это сделано для повышения надежности.

Габаритные размеры:

- упаковочного ящика - не более 400×300×185 мм;

- мер (без выступающих клемм) - 120×80 мм.

Масса одного набора L-0170-2 - не более 11 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +15° С до +25° С;

Относительная влажность окружающего воздуха - от 50% до 80%.

Атмосферное давление - от 720 мм рт. ст. до 780 мм рт. ст.

Дополнительная погрешность температуры воздуха - от 0,004%/° С до 0,008%/° С.

Меры покрашены высококачественной светлой эмалью.
