Индуктивность
•

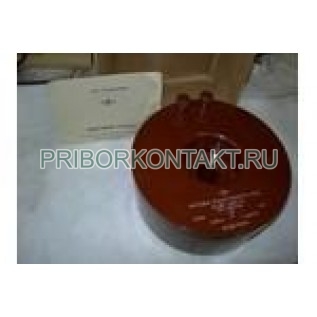

Р547

Параметры	Величина параметров и характеристики																Примечание
Отклонение от номинального значения	а) «±0,1%» - для всех значений индуктивности, в рабочем диапазоне частот не выше:
	L Гн		1				0,1				0,01			0,001 и 0,0001
	f Гц макс.		500				1500				5000			10000
	б) Изменение индуктивности при повышении рабочих частот относительно максимальной частоты по п. «а» не превышает 0,2% при
	L Гн			1						0,1					0,01
	f Гц макс.			1000						3000					10000

Омическое сопротивление не превышает	L Гн	1			0,1			0,01				0,001			0,0001		На катушках указано сопротивление при t=+20°С
	r ~ Ом	140			20			1,5				0,5			0,15

Активное сопротивление катушек отличается от омического не более чем на:	L Гн			1		0,1			0,01				0,001			0,0001
	f Гц макс.			1500		3500			10000				10000			10000
	Sr%=100(r~-r-)/r-			20%		20%			75%				35%			±0,07 Ом

Максимально допустимый рабочий ток	L Гн	1			0,1			0,01				0,001			0,0001		При этом падение напряжения не более 250 вольт эфф.
	I А	0,15			0,4			1				2			3
Температура перегрева обмотки при прохождении максимально допустимого рабочего тока	Не более ±15°С
Температурная погрешность катушки в рабочем диапазоне температур от +10 до +35°С	Не более 0,05% на 10°С, для всех номиналов
Габаритные размеры	Не более: диаметр 200 мм, высота 120 мм
Вес	Не более 3,5 кг

Р547

Описание товара:

Р547

Характеристики

Похожие товары (8)

Прочие
Артикул	Р547
