Мера индуктивности Р5108

Р5108

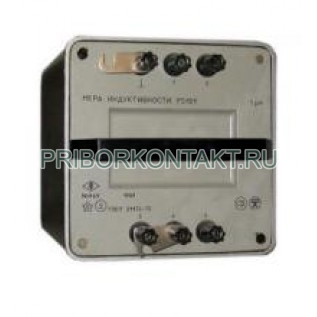

Мера индуктивности Р5108 (Р 5108, Р-5108, p5108, p 5108, p-5108)
Предназначена для применения в качестве элемента измерительных схем переменного тока частотой от 0,08 до 100кГц
Номинальные значения индуктивности 5мГн, классы точности 0,02, фиксированные частоты аттестации 0,5; 1; 5; 10кГц

Меры индуктивности Р5108 однозначные предназначены для применения в качестве элементов измерительных схем переменного тока частотой от 0,08 до 100кГц. Область применения - лаборатории научно- исследовательских институтов, промышленных предприятий и метрологические службы Госстандарта.
Мера индуктивности Р5108 – (общепромышленное и экспортное исполнения) предназначена для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при 25 °С ;
Мера индуктивности Р5108-04.1 – (общеклиматическое исполнение) предназначена для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 1 до 40 °С и относительной влажности до 80 % при 25 °С (ГОСТ 15150-69).

Технические данные

Номинальные значения индуктивности (L), классы точности (К), фиксированные частоты аттестации (f), значения максимальных токов (I),максимальных рабочих напряжений (U) и сопротивлений постоянному току (R) мер указаны в табл.1.
Предел допускаемой основной погрешности, выраженный в процентах от номинального значения индуктивности меры Р5108 , равен величине, определяемой по формуле:
δ = ± К
где К - класс точности меры.
Нормальные условия применения меры индуктивности Р5108:
температура окружающего воздуха: (20 ± 1)°С;
относительная влажность окружающего воздуха 30-80 %;
атмосферное давление 84-106 кПа (650-800 мм.рт.ст.);
нормальная частота (1±0,1) кГц;
значение тока не более максимального ;
форма кривой синусоидальная с коэффициентом искажения не более 5 % ;
отсутствие внешних электрических магнитных полей, кроме поля Земли.
Погрешность определения значения индуктивности меры индуктивности Р5108 з процентах от номинального значения соответствует указанной в табл.2. Значение добротности меры с номинальным значением индуктивности 50мГн при нормальной частоте не менее 2.
Предел допускаемой дополнительной погрешности меры индуктивности Р5108, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С изменения температуры, равен:
0,5 предела допускаемой основной погрешности для меры Р5108 классов точности 0,1-2;
пределу допускаемой основной погрешности для меры Р5108 класса точности 0,05;
1,5 предела допускаемой основной погрешности для мер класса точности 0,02.
Емкость между изолированной электрической цепью и корпусом меры Р5108 не превышает 120 пФ. Габаритные размеры и масса меры не превышают указанных в табл.3.

Таблица 1.

Таблица 2.

Таблица 3.
