Калибратор ОС4-100

Также этот прибор может называться: ОС4 100, ОС4100, ОСч-1оо, 0С4-100, os4-100, os4 100, os4100, oc4-100, oc4 100, oc4100.

ОС4-100 установка для спектральных измерений предназначена для измерения длины волны излучения источников и относительных спектральных характеристик средств измерения мощности оптического излучения в волоконно-оптических системах передачи и применяется для разработки, испытаний и поверки рабочих средств измерения средней мощности оптического излучения и оптических генераторов.

Принцип действия установки ОС4-100 основан на измерении опорным приёмником уровня мощности излучения определенной длины волны, выделяемой с помощью монохроматора.

Рабочий диапазон длин волн - от 800 нм до 1650 нм.

Пределы допускаемой абсолютной погрешности измерений длины волны - не более ±1 нм.

Мощность квазимонохроматического излучения на выходе установки в волоконно-оптическом соединителе при максимальном раскрытии входной и выходной щелей до 2,2 мм:

- с соединителем 62,5/125 мкм - не менее 10 нВт;

- с соединителем 200/230 мкм - не менее 100 нВт.

Пределы составляющей погрешности измерений относительной спектральной характеристики чувствительности, обусловленной нестабильностью уровня мощности квазимонохроматического излучения на выходе установки в волоконно-оптическом соединителе - не более ±0,5%.

Питание от сети переменного тока:

- напряжение - 220±22 В;

- частота - 50±1 Гц.

Потребляемая мощность ОС4-100 - не более 100 В?А.

Габариты - 1095?370?240 мм.

Масса - не болем 55 кг.

Диапазон рабочих температур - от +10° С до +35° С.

Относительная влажность воздуха при +25° С - не более 80%.

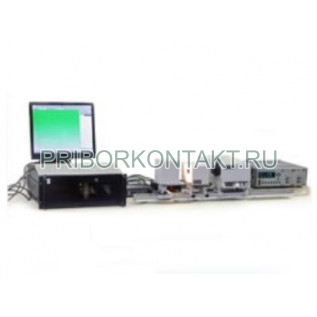

Установки ОС4-100 состоят из малогабаритного монохроматора МДР-204 со специально изготовленными согласующими устройствами и ваттметра волоконно-оптического ОМ3-109 с двумя сменными блоками - опорными приёмниками.

Измерения относительной спектральной характеристики средств измерения мощности на установке проводятся методом сравнения спектральных характеристик чувствительности поверяемого средства измерения и опорных приёмников ваттметра ОМ3-109, значения спектральных коэффициентов которых измерены на установке высшей точности.

Измерение длины волны источников излучения проводится путём измерения распределения мощности по спектру и последующим определением длины волны в максимуме полученного спектра.

Установка ОС4-100 работает под управлением ПЭВМ.
